Hangi Proje İçin Hangi Hidrofor?

Aquapump hidroforları kullanım suyu, yüksek debili yapılar ve yangın güvenliği için ayrı gruplarda üretilir. Seçimi binanın anlık su ihtiyacı, yüksekliği ve yedek ihtiyacı belirler.

Ürün	Yapısı	Kullanım

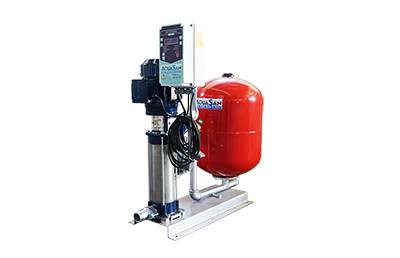

Tek pompalı hidrofor	Tek pompa, otomatik pano	Küçük ve orta ölçekli tesisler

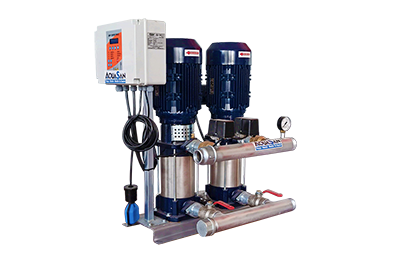

Çift pompalı hidrofor	İki pompa, sıralı çalışma, pompa değişimi	Büyük tesisler, yedekli çalışma

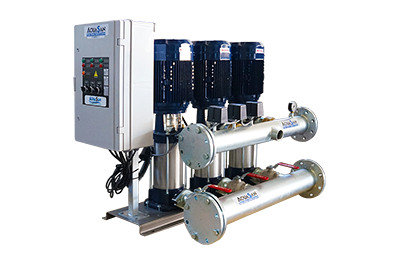

Üç pompalı hidrofor	Üç pompa, kademeli devreye girme	Yüksek kapasiteli tesisler
Kullanım hidroforu	Frekans kontrollü çok pompalı set	Otel, hastane, AVM
Yangın hidroforu	Ana, yedek ve jokey pompa	Yangın söndürme hattı

Hesap yöntemi için hidrofor seçimi rehberine, temel bilgiler için hidrofor nedir yazısına bakın.

Paket Hidrofor: Kaide Üzerinde, Bağlanmaya Hazır Set

Paket hidrofor, pompaların, kollektörlerin, vanaların ve kumanda panosunun fabrikada tek bir kaide üzerine monte edildiği hidrofor setidir. Aquapump setleri çelik ya da saç kaide üzerinde monteli teslim edilir; paket hidroforun çalışması için emme ve basma kollektörünün tesisata bağlanması ve enerji kablosunun panoya girilmesi yeterlidir (Aquapump kataloğu s.6).

• Pompa: ASN serisi çok kademeli dik santrifüj pompa; kademe ve çarklar NORYL, pompa zırhı AISI 304, mil AISI 420 paslanmaz çelik (s.7).
• Pano: Şase üzerinde; 5,5 kW'a kadar P.01, 7,5 kW ve üzeri yıldız-üçgen (Y/D) kalkışlı, sıra değiştirici (s.6).
• Koruma: 5 m kablolu seviye flatörü depoda su bitince pompaları durdurur; elastik takozlar titreşimi önler (s.6).
• Güç aralığı: Tek pompalı setler 0,75–45 kW, çift pompalı setler 2 × 0,75–2 × 45 kW, üç pompalı setler 3 × 0,75–3 × 45 kW (s.8–13).

Montaj sırası ve parçaların görevi hidrofor nedir rehberinde anlatılır.

Apartman ve Bina Hidroforu

Apartman, site, toplu konut ve iş merkezi gibi sürekli basınçlı su isteyen binalar Aquapump hidroforlarının başlıca kullanım alanlarıdır (Aquapump kataloğu s.5–6). Bina hidroforunda seçim iki değere dayanır: kat sayısından gelen basma yüksekliği ve daire ile ıslak hacim sayısından gelen debi.

• Basma yüksekliği: Yaklaşık her 10 metre 1 bar ek basınç ister; kat sayısına göre örnek değerler hidrofor seçimi rehberindeki tablodadır.
• Debi: Daire başına sabit bir sayıyla değil, tesisat projesindeki eşzamanlılık hesabıyla bulunur.
• Yedek: Çift ve üç pompalı setlerde pompalar su ihtiyacına göre sıralı çalışır ve her çalışmadan sonra sıra değiştirir (s.6); bir pompa bakımdayken diğeri su vermeyi sürdürür.
• Basınç tankı: Küçük çekişleri karşılar, pompanın sık dur-kalk yapmasını azaltır; hacim için hidrofor tankı seçimi rehberine bakın.

Planlı Alanlar İmar Yönetmeliği'nin 36. maddesi, deponun bulunduğu kattan suyun cazibeyle dağıtılamadığı binalarda hidrofor konulmasını zorunlu tutar. Hidroforu besleyen depo için Aquatank su depolarına ve su deposu hesabı rehberine bakın.

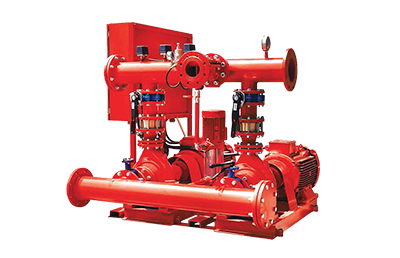

Yangın Hidroforu ve Yangın Pompası Setleri

Yangın hidroforu, yangın söndürme tesisatını basınçlandıran, ön montajı yapılmış motopomp grubudur; ana pompa, yedek pompa ve hattaki küçük kaçakları karşılayan jokey pompadan oluşur (Aquapump kataloğu s.30–31). Jokey pompa kaçağı karşılayamazsa ana pompa devreye girerek hat basıncını sağlar (s.32).

Set	Pompalar	Ortalama debi ve basma
ASTY-21EJ	2 elektrikli pompa (1 asıl, 1 yedek) + jokey pompa	11,4–170,4 m³/h; 60–130 m (s.32)
ASTY-EDJ	1 elektrikli ana pompa + 1 dizel motorlu yedek pompa + jokey pompa	11,4–170,4 m³/h; 60–130 m (s.33)

Setlerde ana pompa gücü 7,5–132 kW, jokey pompa 1,5–5,5 kW, dizel yedek pompa 8,8–145 kW aralığındadır. Giriş ve çıkış vanaları, çekvalf, ortak şase, emme ve basma kollektörleri, kumanda panoları ve haftalık otomatik test sistemiyle paket olarak gelir (s.32–33); her pompanın kontrol panosu bağımsızdır (s.30).

Katalogda yangın pompası eğrisi için şu ölçütler verilir: eğri mümkün olduğunca düz olmalı, anma debisinin %150'sinde basma anma değerinin %65'inden az olmamalı, kapalı vanada basma anma değerinin %140'ını geçmemelidir (s.30). Binaların Yangından Korunması Hakkında Yönetmelik yedek pompa ve enerji kaynağı için ayrıca şart koyar; ayrıntılar yangın suyu deposu rehberinde, model tabloları yangın hidroforu sayfasındadır.

Aquapump Hidroforların Teknik Aralığı

Aquasan hidrofor sistemleri 500 m³/h'e kadar debi, 160 m'ye kadar basma yüksekliği ve 10, 16, 25 bar gövde basıncında çalışır (Aquapump kataloğu s.5).

• Pompa: ASN serisi dikey milli çok kademeli pompa, TS EN 733 norm (s.6)
• Sıvı sıcaklığı: 20–60 °C; ortam sıcaklığı 40 °C'ye kadar
• Emme yüksekliği: En çok 8 m
• Motor: 2 kutuplu, üç fazlı, 50 Hz, 2900 dev/dak; yalıtım sınıfı F, koruma sınıfı IP 55
• Pano: Mikro işlemcili, sıra değiştirici; arıza ve çalışma durumu panelden okunur
• Frekans kontrollü pano: Frekans konverterli kumanda panoları enerji tasarrufu ve konfor sağlar, kendi kendini test eder (s.5); model kodundaki F harfi frekans kontrollü seti gösterir (s.6)

Sirkülasyon, Santrifüj ve Drenaj Pompaları

Hidroforların yanında tesisat ve sanayi için ayrı pompa grupları üretilir:

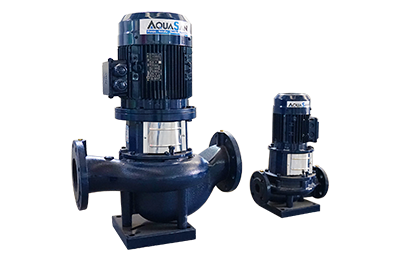

• Sirkülasyon pompası: Hat tipi (in-line) pompalar, ısıtma ve soğutma devreleri için.

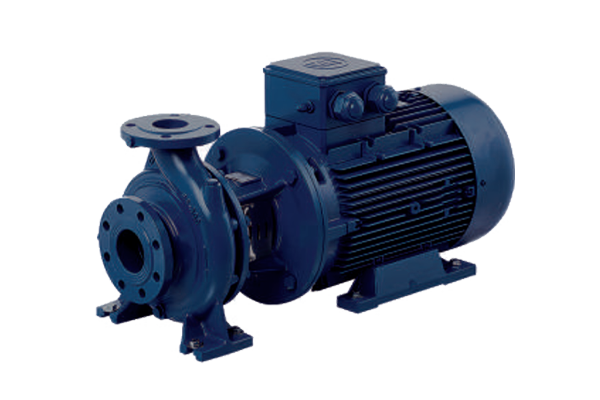

• Monoblok santrifüj pompa: Tek kademeli santrifüj pompalar.
• Motorlu santrifüj pompa: Şaseli, salyangozlu, tek kademeli pompalar.

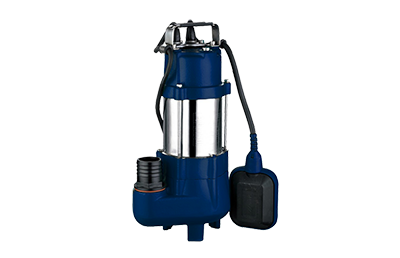

• Drenaj atık su pompası: Bodrum, inşaat alanı ve sanayi tesislerinde tahliye için.

Malatya'da Üretim ve Türkiye Geneli Servis

Pompa, hidrofor, yangın hidroforu ve genleşme tankları Malatya 1. Organize Sanayi Bölgesi'ndeki fabrikada üretilir (Aquapump kataloğu s.2). Montaj ve bakım için Türkiye genelindeki servis ağımıza ulaşabilirsiniz. Teknik tablolar pompa ve hidrofor kataloğunda (PDF) yer alır.
