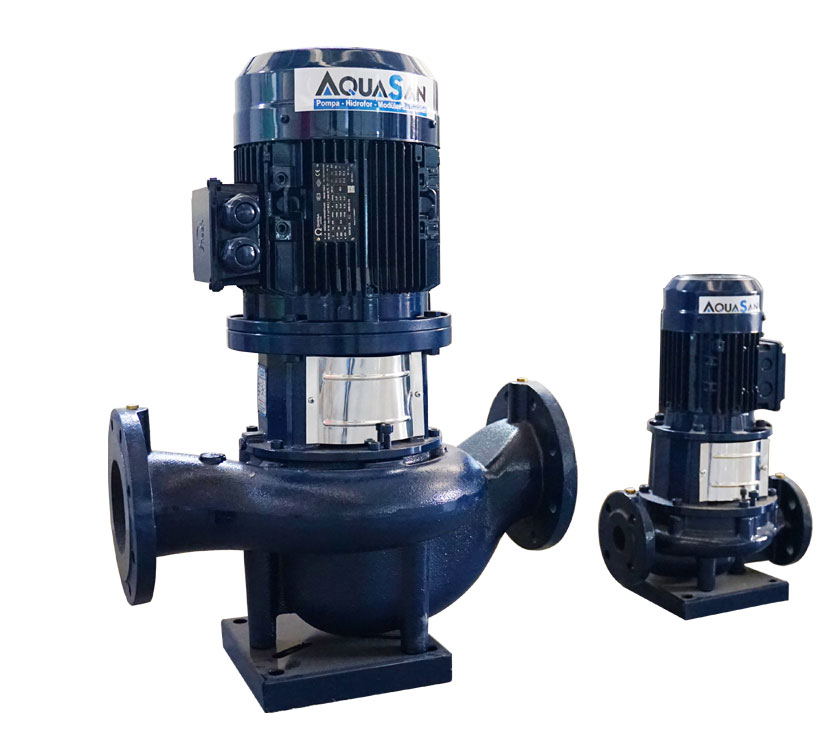

Sirkülasyon Pompası (In-Line) — Aquapump

Sirkülasyon Pompası

Basma Flanşı: DIN 40 – DIN 150 mm
Çalışma Sıcaklığı: -10 °C ile +90 °C
Ortam Sıcaklığı: 40 °C'ya kadar
Max. Emme Yüksekliği: 2 m
Max. Basma Yüksekliği: 100 m
Gövde Basıncı (Pmaks): 10 bar (16 bar)
Emme/Basma Flanş Standardı: TS EN 1092-2 / PN 16

Motor Voltajı: 380 V – 50 Hz
Motor Verimliliği: IE2
Motor Koruma Sınıfı: IP 55
Motor Bağlantı Formu: B5 yapı formu, adaptörlü
Mil Sızdırmazlığı: Tekli mekanik salmastra (balanssız, soğutmasız)
Frekans Konverteri: Uyumlu
Tasarım: Arkadan sökülebilir, eksenel kuvvet dengelemeli

DÖKÜMANLAR →

Kapasite ve Ebat Tabloları

Pompa Tipi	kW	Çıkış-Giriş	Lm (mm)	G (mm)	H (mm)	G2 (mm)	G1 (mm)	h1 (mm)	f (mm)	Salm. Çapı	Ağırlık (kg)
ASSL 40-160	0,55	DN 40-DN 40	252,5	492	320	160	160	80	160	20	35,6
ASSL 40-160	0,75	DN 40-DN 40	283,5	523	320	160	160	80	160	20	36,8
ASSL 40-160	1,1	DN 40-DN 40	316,5	556,5	320	160	160	80	160	20	41,8
ASSL 40-160	1,5	DN 40-DN 40	266,3	533,5	320	160	160	80	160	20	42,4
ASSL 40-160	2,2	DN 40-DN 40	352	584,5	320	160	160	80	160	20	42,8
ASSL 40-160	3	DN 40-DN 40	352	592	320	160	160	80	160	20	51,5
ASSL 40-160	4	DN 40-DN 40	395,5	655,5	320	160	160	80	160	20	59
ASSL 40-160	5,5	DN 40-DN 40	440,5	700,5	320	160	160	80	160	20	78
ASSL 40-200	0,55	DN40-DN40	252,5	507,5	380	190	190	95	160	20	40,1
ASSL 40-200	0,75	DN40-DN40	283,5	538,5	380	190	190	95	160	20	42,7
ASSL 40-200	1,1	DN40-DN40	316,5	571,5	380	190	190	95	160	20	44,7
ASSL 40-200	1,5	DN40-DN40	316,5	571,5	380	190	190	95	160	20	48,7
ASSL 40-200	3	DN40-DN40	352	617	380	190	190	95	180	20	54,8
ASSL 40-200	4	DN40-DN40	395,5	670,5	380	190	190	95	180	20	62,7
ASSL 40-200	7,5	DN40-DN40	440,5	740,5	380	190	190	95	205	20	83,9
ASSL 40-200	11	DN40-DN40	475,5	775,5	380	190	190	95	205	30	131
ASSL 40-250	0,75	DN40-DN40	243,5	513,5	440	225	215	100	170	20	56
ASSL 40-250	1,1	DN40-DN40	266,5	533,5	440	225	215	100	170	20	60
ASSL 40-250	1,5	DN40-DN40	266,5	533,5	440	225	215	100	170	20	65
ASSL 40-250	2,2	DN40-DN40	292	560	440	225	215	100	170	20	70
ASSL 40-250	3	DN40-DN40	292	580	440	225	215	100	190	20	74
ASSL 40-250	7,5	DN40-DN40	375	660,5	440	225	215	100	215	30	145
ASSL 40-250	11	DN40-DN40	466	811	440	225	215	100	240	30	162
ASSL 40-250	15	DN40-DN40	466	806	440	225	215	100	240	30	180
ASSL 50-160	0,55	DN50-DN50	252,5	512,5	360	180	180	100	160	20	38,8
ASSL 50-160	0,75	DN50-DN50	283,5	543,5	360	180	180	100	160	20	39,6
ASSL 50-160	1,1	DN50-DN50	316,5	576,5	360	180	180	100	160	20	42,7
ASSL 50-160	1,5	DN50-DN50	316,5	576,5	360	180	180	100	160	20	42,8
ASSL 50-160	2,2	DN50-DN50	352	612	360	180	180	100	180	20	54,4
ASSL 50-160	4	DN50-DN50	395,5	675,5	360	180	180	100	180	20	62,4
ASSL 50-160	5,5	DN50-DN50	440,5	720,5	360	180	180	100	200	20	80,1
ASSL 50-200	0,55	DN50-DN50	252,5	522,5	400	200	200	110	160	20	42,4
ASSL 50-200	0,75	DN50-DN50	283,5	553,5	400	200	200	110	160	20	42,7
ASSL 50-200	1,1	DN50-DN50	316,5	586,5	400	200	200	110	160	20	46,5
ASSL 50-200	5,5	DN50-DN50	440,5	755	400	200	200	110	205	20	88,8
ASSL 50-200	7,5	DN50-DN50	475,5	790,5	400	200	200	110	205	30	89,3
ASSL 50-200	15	DN50-DN50	576	916	400	200	200	110	230	30	136,9
ASSL 50-250	0,75	DN50-DN50	243,5	518,5	400	225	215	115	160	20	60
ASSL 50-250	1,1	DN50-DN50	266,5	541,5	400	225	215	115	160	20	65
ASSL 50-250	1,5	DN50-DN50	266,5	541,5	400	225	215	115	160	20	68
ASSL 50-250	2,2	DN50-DN50	292	587	400	225	215	115	180	20	71,3
ASSL 50-250	11	DN50-DN50	466	811	400	225	215	115	230	30	165
ASSL 50-250	15	DN50-DN50	466	811	400	225	215	115	230	30	182
ASSL 50-250	18,5	DN50-DN50	519	864	400	225	215	115	230	30	198
ASSL 50-250	22	DN50-DN50	519	864	400	225	215	115	230	30	235
ASSL 65-160	0,75	DN65-DN65	283,5	558,5	400	200	200	115	160	20	44,3
ASSL 65-160	1,1	DN65-DN65	316,5	591,5	400	200	200	115	160	20	45,3
ASSL 65-160	1,5	DN65-DN65	316,5	591,5	400	200	200	115	160	20	46,5
ASSL 65-160	2,2	DN65-DN65	352	627	400	200	200	115	180	20	58,9
ASSL 65-160	5,5	DN65-DN65	395,5	670,5	400	200	200	115	180	20	58,9
ASSL 65-160	7,5	DN65-DN65	440,5	755,5	400	200	200	115	200	20	85,05
ASSL 65-160	11	DN65-DN65	576	821	400	200	200	115	230	30	133,5
ASSL 65-200	1,5	DN65-DN65	316,5	591,5	460	230	230	115	160	20	52,88
ASSL 65-200	2,2	DN65-DN65	316,5	591,5	460	230	230	115	160	20	63,2
ASSL 65-200	4	DN65-DN65	352	647	460	230	230	115	180	20	68
ASSL 65-200	11	DN65-DN65	576	921	460	230	230	115	230	30	142,1
ASSL 65-200	15	DN65-DN65	576	921	460	230	230	115	230	30	142,9
ASSL 65-250	0,75	DN 65-DN 65	275	305	480	235	245	135	160	20	70,5
ASSL 65-250	1,5	DN 65-DN 65	305	620	480	235	245	135	180	20	75
ASSL 65-250	3	DN 65-DN 65	324	639	480	235	245	135	180	20	85
ASSL 65-250	5,5	DN 65-DN 65	375	715	480	235	245	135	205	20	107
ASSL 65-250	18,5	DN 65-DN 65	484	893	480	235	245	135	230	30	208
ASSL 65-250	22	DN 65-DN 65	544	909	480	235	245	135	230	30	218,5
ASSL 65-250	30	DN 65-DN 65	637	1032	480	235	245	135	270	35	266
ASSL 65-250	37	DN 65-DN 65	637	1032	480	235	245	135	270	35	295

Pompa Tipi	kW	Çıkış-Giriş	Lm (mm)	G (mm)	H (mm)	G2 (mm)	G1 (mm)	h1 (mm)	f (mm)	Salm. Çapı	Ağırlık (kg)
ASSL 80-200	1,1	DN80-DN80	316,5	716,5	500	250	250	140	160	20	56,8
ASSL 80-200	2,2	DN80-DN80	316,5	716,5	500	250	250	140	160	20	57,2
ASSL 80-200	3	DN80-DN80	352	697	500	250	250	140	205	20	67,06
ASSL 80-200	5,5	DN80-DN80	395,5	946	500	250	250	140	230	30	118,5
ASSL 80-200	11	DN80-DN80	576	946	500	250	250	140	230	30	146,3
ASSL 80-200	22	DN80-DN80	629	999	500	250	250	140	230	30	179,68
ASSL 80-250	2,2	DN80-DN80	305	630	550	280	270	145	180	20	90
ASSL 80-250	5,5	DN80-DN80	324	649	550	280	270	145	215	30	99
ASSL 80-250	7,5	DN80-DN80	413	773	550	280	270	145	215	30	125
ASSL 80-250	15	DN80-DN80	484	869	550	280	270	145	240	30	150
ASSL 80-250	18,5	DN80-DN80	544	929	550	280	270	145	240	30	151
ASSL 80-250	30	DN80-DN80	637	1052	550	280	270	145	270	35	183
ASSL 100-160	1,1	DN100-DN100	250	565	500	250	250	155	160	20	61
ASSL 100-160	1,5	DN100-DN100	275	590	500	250	250	155	160	20	63
ASSL 100-160	7,5	DN100-DN100	375	740	500	250	250	155	240	30	100
ASSL 100-160	18,5	DN100-DN100	484	923	500	250	250	155	240	30	175
ASSL 100-160	22	DN100-DN100	544	923	500	250	250	155	240	30	233
ASSL 100-200	2,2	DN100-DN100	305	675	550	275	275	180	190	20	84,3
ASSL 100-200	3	DN100-DN100	305	675	550	275	275	180	190	20	91
ASSL 100-200	5,5	DN100-DN100	324	694	550	275	275	180	215	30	114
ASSL 100-200	7,5	DN100-DN100	375	770	550	275	275	180	215	30	118
ASSL 100-200	22	DN100-DN100	544	1097	550	275	275	180	280	35	312
ASSL 100-200	30	DN100-DN100	637	1097	550	275	275	180	280	35	332
ASSL 100-250	5,5	DN100-DN100	313	780	600	280	320	190	215	30	120
ASSL 100-250	7,5	DN100-DN100	413	780	600	280	320	190	215	30	135
ASSL 100-250	22	DN100-DN100	519	949	600	280	320	190	240	30	220
ASSL 100-315	11	DN100-DN100	466	896	650	315	335	190	240	30	225
ASSL 100-315	15	DN100-DN100	466	896	650	315	335	190	240	30	258
ASSL 100-315	22	DN100-DN100	519	949	650	315	335	190	240	30	303
ASSL 125-200	3	DN125-DN125	272	672	600	300	300	210	190	30	99
ASSL 125-200	5,5	DN125-DN125	395,5	735,5	600	300	300	210	215	30	128
ASSL 125-200	7,5	DN125-DN125	395,5	820,5	600	300	300	210	215	30	130
ASSL 125-250	5,5	DN125-DN125	395,5	820,5	650	300	350	210	215	30	138
ASSL 125-250	7,5	DN125-DN125	395,5	820,5	650	300	350	210	215	30	140
ASSL 125-250	11	DN125-DN125	466	916	650	300	350	210	240	30	220
ASSL 125-250	15	DN125-DN125	466	916	650	300	350	210	240	30	254
ASSL 125-250	18,5	DN125-DN125	519	969	650	300	350	210	240	30	274
ASSL 125-315	11	DN125-DN125	466	946	700	330	370	210	270	30	245
ASSL 125-315	15	DN125-DN125	466	946	700	330	370	210	270	30	251
ASSL 125-315	18,5	DN125-DN125	519	999	700	330	370	210	270	30	312
ASSL 125-315	22	DN125-DN125	519	999	700	330	370	210	270	30	312
ASSL 125-315	30	DN125-DN125	555	850	700	330	370	210	85	35	413
ASSL 150-200	4	DN150-DN150	335,5	755,5	650	315	190	—	230	55	142
ASSL 150-200	5,5	DN150-DN150	395,5	755,5	650	315	190	—	230	55	157
ASSL 150-200	11	DN150-DN150	466	936	650	315	190	—	280	30	232
ASSL 150-250	11	DN150-DN150	466	946	670	355	315	180	300	30	238
ASSL 150-250	18,5	DN150-DN150	519	999	670	355	315	180	300	30	294
ASSL 150-250	22	DN150-DN150	519	999	670	355	315	180	300	30	316
ASSL 150-250	30	DN150-DN150	555	1065	670	355	315	180	300	30	393
ASSL 150-315	18,5	DN150-DN150	466	981	380	390	210	—	305	30	275
ASSL 150-315	22	DN150-DN150	519	1034	380	390	210	—	305	30	318
ASSL 150-315	30	DN150-DN150	519	1034	380	390	210	—	345	30	345
ASSL 150-315	37	DN150-DN150	555	955	380	390	210	—	345	30	419

Hat tipi (in-line) sirkülasyon pompası nedir?

Hat tipi sirkülasyon pompası, düz bir boru hattının arasına doğrudan bağlanabilen santrifüj pompadır. Aquapump ASSL serisi tek kademeli, salyangozlu, kapalı çarklı ve monoblok yapıdadır; emme ve basma flanşları TS EN 1092-2 / PN 16 ölçülerindedir (Aquapump kataloğu s.16).

Seri; su temini ile ısıtma ve soğutma sistemlerinde sirkülasyon ve akışkan transferi için kullanılır, endüstriyel uygulamalara da uygundur. Basılan sıvı aşındırıcı olmamalı, katı parçacık ve elyaf içermemeli; temiz ya da çok hafif kirli (katı partikül oranı 0,02'ye kadar) ve düşük viskoziteli olmalıdır (s.16).

ASSL serisi DN 40–150 flanşlı ve 380 V üç fazlı motorlu bir bina ve tesis pompasıdır (s.16). Kombiler ve daire içi küçük devreler için satılan küçük sirkülasyon pompaları bu serinin kapsamında değildir.

ASSL sirkülasyon pompası teknik özellikleri

Özellik	Değer (Aquapump kataloğu s.16)
Kapasite	0–360 m³/h
Toplam basma yüksekliği	100 m'ye kadar
Motor gücü	45 kW'a kadar
Basma flanşı	DN 40 – DN 150
Çalışma sıcaklığı	−10 °C ile +90 °C
Gövde basıncı	10 bar (16 bar)
En çok emme yüksekliği	2 m
Motor	380 V, 50 Hz, IE2, IP 55; B5 yapı formu, adaptörlü; frekans konverteriyle çalışmaya uygun
Mil sızdırmazlığı	Soğutmasız, balanssız tekli mekanik salmastra

Gövde ve çark standart üretimde GG 25 dökümdür; bronz çarklı, komple bronz ve AISI 304-316 paslanmaz seçenekleri vardır (s.17). İsteğe bağlı olarak sıvıya göre özel mekanik salmastra, AISI 316 pompa mili, farklı motor koruma sınıfları ve gerilimleri ile exproof motor seçilebilir (s.16).

Sirkülasyon pompası nasıl seçilir?

Sirkülasyon pompası, devrede dolaşması gereken debiye ve bu debide yenilmesi gereken basma yüksekliğine göre seçilir; iki değer pompa eğrisinde birlikte okunur.

Debi: Isıtma ya da soğutma devresinde debi, taşınacak ısıl yükten ve gidiş-dönüş suyu arasındaki sıcaklık farkından bulunur. Örnek: 200 kW yük ve 20 °C sıcaklık farkında debi yaklaşık 0,86 × 200 / 20 ≈ 8,6 m³/h olur (varsayım: suyun özgül ısısı 1 kcal/kg·°C, 1 kW = 860 kcal/h, 1 m³ su ≈ 1.000 kg).
Basma yüksekliği: Kapalı devrede su çıktığı noktaya geri döner; pompa, binanın yüksekliğinden çok boru, vana, kollektör ve cihazlardaki kayıpları karşılar. Değer mekanik tesisat projesindeki kayıp hesabından alınır.
Devir: Katalogda 2900 ve 1450 d/dak için ayrı çalışma alanı eğrileri verilir; 1450 d/dak pompalar daha düşük basma yüksekliklerinde çalışır (s.18).

Model kodu DIN 2533'e göre okunur: ASSL 80 200 = basma flanş çapı DN 80, çark anma çapı 200 mm (s.16). Seçilen nokta için uygun boy, sayfadaki ölçü tablosundan ve katalogdaki eğrilerden bulunur.

Montaj ve bakım notları

Pompa dikey ya da yatay boruya bağlanabilir. Katalogdaki şemada motorun pompanın altına gelmesi ve yatay montajda klemens kutusunun alta bakması yanlış montaj olarak gösterilir (s.17).
Arkadan sökülebilir tasarım sayesinde salyangoz gövde boru tesisatından ayrılmadan motor, motor taşıyıcısı, salmastra yatağı ve çark sökülebilir (s.16).
Eksenel kuvvet, arka aşınma halkası ve dengeleme delikleriyle dengelenir (s.16).

Isıtma devresinin kapalı genleşme tankı için Aquamax genleşme tanklarına bakın. Yerinde montaj, yedek parça ve periyodik bakım için servis ağımıza ulaşabilirsiniz.

Sıkça Sorulan Sorular

Sirkülasyon pompası ne işe yarar?

Kapalı ısıtma ve soğutma devrelerinde suyu ısı üreticisi ile tüketiciler arasında dolaştırır. Aquapump ASSL serisi bu görevin yanında su temini ve akışkan transferinde de kullanılır (Aquapump kataloğu s.16).

Aquasan sirkülasyon pompası kombi için kullanılır mı?

Hayır. ASSL serisi DN 40–150 flanşlı, 380 V üç fazlı motorlu bina ve tesis pompasıdır (Aquapump kataloğu s.16). Kombi ve daire içi küçük devreler için kullanılan küçük sirkülasyon pompaları katalogda yer almaz.

In-line pompa ile santrifüj pompa farkı nedir?

In-line pompa da tek kademeli bir santrifüj pompadır; farkı düz boru hattına doğrudan bağlanabilmesidir (Aquapump kataloğu s.16). Diğer tipler için monoblok santrifüj pompa ve motorlu santrifüj pompa sayfalarına bakın.

Sirkülasyon pompası kaç dereceye kadar çalışır?

ASSL serisinde çalışma sıcaklığı −10 °C ile +90 °C arasıdır; ortam sıcaklığı 40 °C'ye kadar olmalıdır (Aquapump kataloğu s.16). Daha yüksek sıcaklıktaki devreler için uygun pompayı projenize göre birlikte belirleyelim.

Sirkülasyon pompası teklifi için hangi bilgiler gerekir?

Devrenin türü (ısıtma, soğutma ya da su temini), debi ve basma yüksekliği ya da ısıl yük ve sıcaklık farkı, akışkanın cinsi ve sıcaklığı, boru çapı ve elektrik beslemesi. Bilgileri teklif formundan iletebilirsiniz.
