Uçtan Emişli Santrifüj Pompa — Aquapump

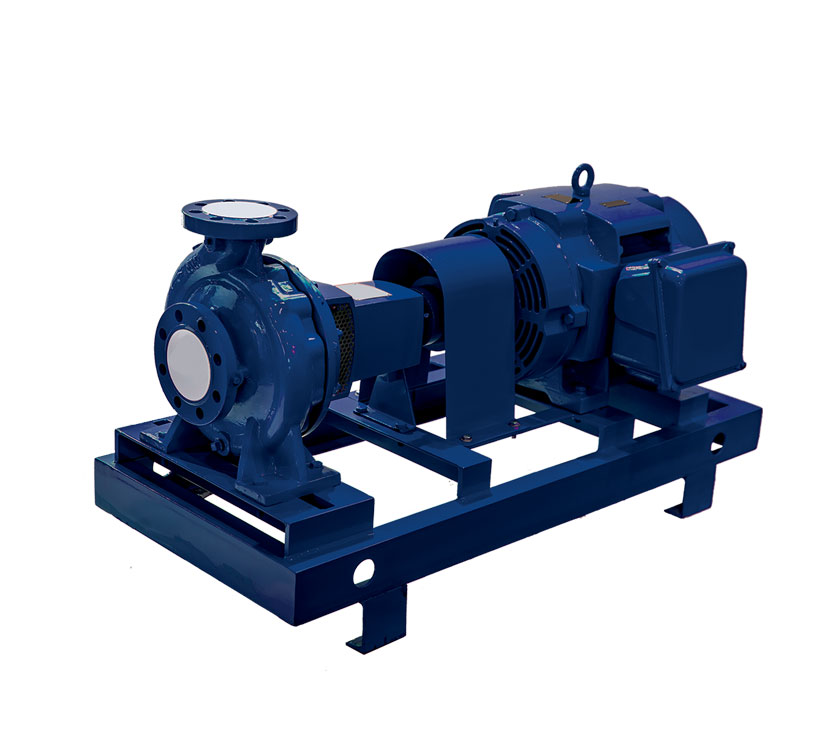

Tek Kademeli Santrifüj Pompalar

Standart: TS EN 733
Çalışma Sıcaklığı: -10 °C ile +140 °C
Ortam Sıcaklığı: 40 °C'ya kadar
Max. Emme Yüksekliği: 7 m
Max. Basma Yüksekliği: 100 m
Gövde Basıncı (Pmaks): 10 bar (16 bar)

Motor Bağlantı Formu: B3 yapı formu, flexible kaplin
Motor Voltajı: 380 V – 50 Hz
Motor Verimliliği: IE3
Motor Koruma Sınıfı: IP 55
Frekans Konverteri: Uyumlu
Mil Sızdırmazlığı: Yumuşak veya mekanik salmastra (seçilebilir)

DÖKÜMANLAR →

Kapasite ve Ebat Tabloları

Pompa Tipi	DNs	DNd	a (mm)	f (mm)	h1 (mm)	h2 (mm)	b (mm)	m1 (mm)	m2 (mm)	n1 (mm)	n2 (mm)	s1	W (mm)	d (mm)	l (mm)	x (mm)	Ağırlık (kg)
ASTP 32-160	50	32	80	360	132	160	50	100	70	240	190	M12	260	24	50	65	38
ASTP 32-200	50	32	80	360	160	180	50	100	70	240	190	M12	260	24	50	65	41
ASTP 32-250	50	32	100	360	180	225	65	125	95	320	250	M12	260	24	50	65	46
ASTP 40-160	65	40	80	360	132	160	50	70	70	240	190	M12	260	24	50	75	39
ASTP 40-200	65	40	100	360	160	180	50	70	70	265	212	M12	260	24	50	75	45
ASTP 40-250	65	40	100	360	180	225	65	96	95	320	250	M12	260	24	80	75	54
ASTP 50-160	65	50	100	360	160	180	50	70	70	265	212	M12	260	24	50	80	42
ASTP 50-200	65	50	100	360	160	200	65	70	70	265	212	M12	260	24	50	85	47
ASTP 50-250	65	50	100	360	180	225	65	95	95	320	250	M12	260	24	80	85	55
ASTP 50-315	80	50	125	470	225	280	65	95	120	360	280	M16	330	32	80	100	103
ASTP 65-160	80	65	100	360	160	200	65	95	95	320	250	M12	260	24	50	100	44
ASTP 65-200	80	65	100	360	180	225	65	95	95	320	250	M12	260	24	50	100	48
ASTP 65-250	80	65	100	470	200	250	80	120	120	360	280	M16	340	32	80	100	78
ASTP 65-315	80	65	125	470	225	280	80	120	120	400	315	M16	340	32	80	110	88
ASTP 65-400	100	65	125	470	250	355	80	120	120	400	315	M16	340	32	80	—	126

Pompa Tipi	DNs	DNd	a (mm)	f (mm)	h1 (mm)	h2 (mm)	b (mm)	m1 (mm)	m2 (mm)	n1 (mm)	n2 (mm)	s1	W (mm)	d (mm)	l (mm)	x (mm)	Ağırlık (kg)
ASTP 80-160	100	80	125	360	180	225	65	95	95	320	250	M12	260	24	50	110	52
ASTP 80-200	100	80	125	470	180	250	65	95	95	345	280	M12	340	32	80	110	77
ASTP 80-250	100	80	125	470	200	—	80	120	120	400	—	M16	340	32	80	115	94
ASTP 80-315	100	80	125	470	250	315	80	120	120	400	315	M16	340	32	80	120	108
ASTP 80-400	100	80	125	540	280	355	100	150	150	500	400	M20	370	42	110	120	163
ASTP 100-160	100	—	125	360	200	—	80	120	120	360	280	M16	260	24	50	120	75
ASTP 100-200	125	100	125	470	200	280	80	160	120	360	280	M16	340	32	80	120	84
ASTP 100-250	125	100	140	470	225	280	80	160	120	400	315	M16	340	32	80	130	96
ASTP 100-315	125	100	140	470	250	315	75	160	120	400	315	M16	340	32	80	130	112
ASTP 100-400	125	100	140	530	280	315	100	200	150	500	400	M20	370	42	110	130	170
ASTP 125-200	150	125	140	470	—	315	80	160	120	400	315	M16	340	32	80	130	107
ASTP 125-250	150	125	140	470	250	355	80	200	150	400	315	M16	340	32	80	140	108
ASTP 125-315	150	125	140	530	280	355	100	200	150	500	400	M20	370	42	110	140	168
ASTP 125-400	150	125	140	530	315	—	100	200	150	500	400	M20	370	42	110	140	192

Uçtan emişli motorlu santrifüj pompa nedir?

Aquapump ASTP serisi yatay milli, salyangozlu, tek kademeli, uçtan emişli ve kapalı çarklı santrifüj pompalardan oluşur. Pompa, B3 yapı formundaki standart bir elektrik motoruna esnek (flexible) kaplinle bağlanır (Aquapump kataloğu s.24).

Standart imalatta yumuşak salmastra kullanılır; istek hâlinde ya da sıvının cinsine ve çalışma şartlarına göre mekanik salmastralı pompa üretilir, bu pompalarda mil paslanmaz çeliktir. Arkadan sökülebilir tasarım sayesinde salyangoz gövde boru tesisatından ayrılmadan yatak grubu, salmastra yatağı, pompa mili ve çark sökülebilir (s.24).

Nerelerde kullanılır?

Katalog ASTP pompalarını aşındırıcı olmayan, katı parçacık ve elyaf içermeyen, temiz ya da çok hafif kirli (katı partikül oranı 0,02'ye kadar), düşük viskoziteli sıvılar için tanımlar (s.24). Kullanım alanları:

su temini ile ısıtma ve soğutma devrelerinde sirkülasyon,
inşaat ve endüstriyel su temini,
tarımsal sulama,
yangınla mücadele amaçlı kullanımlar.

Bina yangın tesisatında pompa tek başına değil; ana, yedek ve jokey pompalı bir yangın grubu olarak kurulur. Bunun için yangın hidroforu sayfasına bakın.

ASTP serisi teknik özellikleri ve malzeme seçenekleri

Özellik	Değer
Çalışma sıcaklığı	−10 °C ile +140 °C (s.24)
Ortam sıcaklığı	40 °C'ye kadar
En çok emme / basma yüksekliği	7 m / 100 m
Gövde basıncı	10 bar (16 bar)
Motor	380 V, 50 Hz, IE3, IP 55; frekans konverteriyle çalışmaya uygun
Flanşlar	DN 32–200, PN 16 (s.25)
Devir	2900 ve 1450 d/dak çalışma alanları (s.26)

Standart üretimde salyangoz gövde ve çark GG 25 dökümdür. Bronz çarklı, komple bronz, sfero döküm, çelik döküm ve AISI 304-316 paslanmaz çelik seçenekleri vardır (s.25). Model kodu DIN 2533'e göre okunur: ASTP 80 200 = basma flanş çapı DN 80, çark anma çapı 200 mm (s.24).

Santrifüj pompa seçimi ve teklif

Pompa, istenen debi ile bu debide gereken toplam basma yüksekliğinin kesiştiği noktaya göre seçilir; iki değer pompa eğrisinde birlikte okunur. Basma yüksekliği; yükseklik farkı, boru ve vana kayıpları ve kullanım noktasında istenen basınçtan oluşur. Yöntemi hidrofor seçimi rehberinde anlattık.

Teklif için akışkanın cinsi ve sıcaklığı, debi ve basma yüksekliği, emiş koşulu (pompa depo seviyesinin altında mı, üstünde mi), tercih ettiğiniz malzeme ve salmastra tipi ile elektrik beslemesini teklif formundan iletin.

Sıkça Sorulan Sorular

Uçtan emişli pompa ne demek?

Emme ağzı pompa gövdesinin ön ucunda, mil ekseni doğrultusunda; basma ağzı ise gövdenin üstünde olan santrifüj pompadır. Aquapump ASTP serisi yatay milli ve uçtan emişlidir (Aquapump kataloğu s.24).

Motorlu santrifüj pompa ile monoblok pompa farkı nedir?

ASTP serisinde pompa B3 yapı formundaki motora esnek kaplinle bağlanır; ASTM monoblok serisinde ise B5 yapı formundaki motora özel bir adaptörle bağlanır (Aquapump kataloğu s.20, s.24). Karşılaştırma monoblok santrifüj pompa sayfasındadır.

ASTP pompa sıcak suya uygun mu?

Katalogda ASTP serisinin çalışma sıcaklığı −10 °C ile +140 °C arasında verilir (Aquapump kataloğu s.24). Sıcak su ve özel sıvılarda salmastra tipi sıvının cinsine göre seçilir.

Santrifüj pompa yangın tesisatında kullanılır mı?

Katalog ASTP serisini yangınla mücadele amaçlı kullanımlara uygun sayar (s.24). Binalarda ise yönetmelik yedek pompa ve güvenilir enerji kaynağı ister; bu yüzden ana, yedek ve jokey pompalı yangın hidroforu setleri kullanılır. Ayrıntılar yangın suyu deposu rehberindedir.
