GRP Su Deposu (CTP Modüler Depo)

GRP (CTP) modüler su deposunun yapısı

GRP (CTP) su deposu, cam elyaf takviyeli polyester panellerin sahada cıvatayla birleştirilmesiyle kurulan modüler bir su deposudur; piyasada GRP depo veya CTP su deposu olarak da anılır (katalog s.4–5). Paneller kırpılmış cam elyafla takviye edilmiş doymamış polyester kompozitten preslendiği için aynı ürün polyester su deposu, fiber (fiberglas) su deposu ya da kompozit su deposu adlarıyla da aranır (katalog s.5).

Depo tek parça gelmez: standart paneller şantiyeye ayrı ayrı taşınır, beton kaide üzerindeki çelik şaseye oturtulur ve cıvatayla birleştirilir; kaynak gerekmez (katalog s.9–10). Bu sayede depo dar giriş kapılarından geçirilip bina içine de kurulabilir.

Bu adlar deponun tipini değil malzemesini anlatır. "Fiber depo" adı piyasada fabrikada tek parça üretilen küçük depolar için de kullanılır; Aquasan GRP depo ise sahada 1.000 × 1.000 mm sıcak pres panellerle kurulan modüler bir depodur. Teklifleri karşılaştırırken deponun panelli mi, tek parça mı olduğunu sorun. GRP/CTP açılımı ve adların farkı: GRP su deposu nedir?

Sıcak preslenmiş GRP panelin özellikleri

Aquasan GRP paneller elle yatırma yöntemiyle değil, 150 °C'ye ısıtılmış kalıplarda yüksek tonajlı preslerle üretilir; bu yöntemle panelin iç ve dış yüzü pürüzsüz ve tamamen kürlenmiş olur (katalog s.5, s.6). Panellerin başlıca özellikleri:

• Korozyon yok: sıcak preslenmiş paneller korozyona uğramaz, uzun yıllar formunu korur.
• Işık geçirmez: paneller UV ışınlarına dayanıklıdır; ışık girmediği için depo içinde yosun oluşmaz.
• Düşük ısı iletimi: çok sıcak ve çok soğuk iklimlerde bina dışında kullanılabilir.
• Hafif: 1,8 kg/dm³ yoğunluğuyla aynı hacimdeki çeliğin (7,85 kg/dm³) yaklaşık dörtte biri ağırlığındadır.

GRP su deposu teknik özellikleri

Aquatank 2026 kataloğuna göre GRP panelin elastisite modülü 13.800 MPa, Barcol sertliği 70 ve su emme oranı %0,01'dir; panelde ağır metal ve fenol tespit edilmemiştir (katalog s.8). Kataloğun fiziksel özellikler tablosu:

Özellik	Değer
Çekme mukavemeti	99,5 MPa
Eğilme mukavemeti	165 MPa
Elastisite modülü	13.800 MPa
Barcol sertliği	70
Yoğunluk	1,8 kg/dm³ (çelik: 7,85 kg/dm³)
Su emme oranı	%0,01
Cam elyaf oranı	%32,1
Işık geçirgenliği	Yok
Ağır metal	Tespit edilmedi
pH (20 °C)	6,9
Fenol	Tespit edilmedi

GRP panel ölçüleri ve panel tipleri

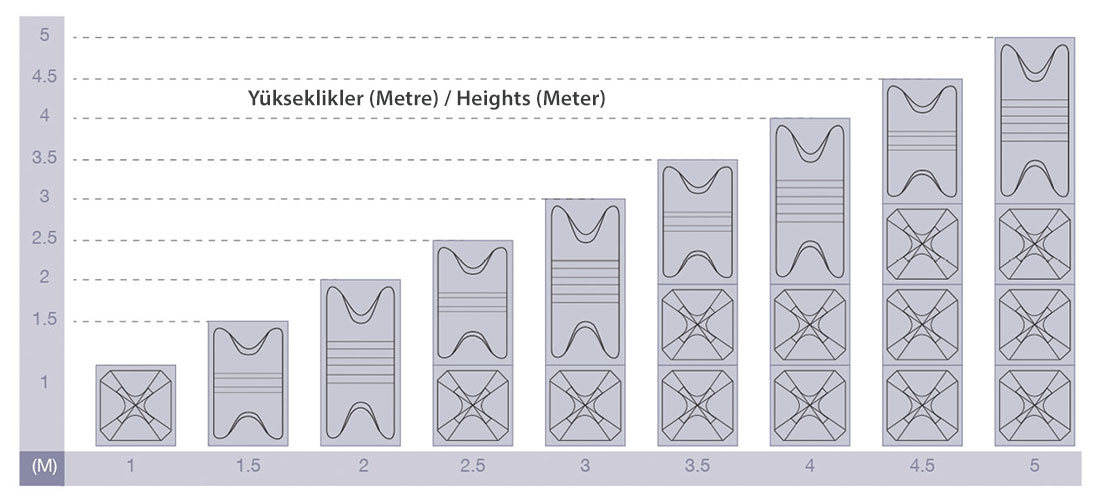

GRP su deposunda standart panel ölçüsü 1.000 × 1.000 mm'dir; duvarda 1.000 × 500 mm yarım panel de kullanılır. Yarım panel sayesinde depo yüksekliği 1,0 m ile 5,0 m arasında 0,5 m adımlarla seçilir: 1,0 · 1,5 · 2,0 · 2,5 · 3,0 · 3,5 · 4,0 · 4,5 · 5,0 m (katalog s.8). Her panel tipi depodaki görevine göre farklı bir formda preslenir (katalog s.11):

Panel tipi	Görevi	Ölçü
Duvar paneli	Yan duvarları oluşturur; kabartma formu paneli rijitleştirir.	1.000 × 1.000 mm ve 1.000 × 500 mm
Taban paneli	Bombeli formu su basıncını birleşimlere sızdırmazlık yönünde aktarır.	1.000 × 1.000 mm
Çatı paneli	Çapraz nervürlü formu çatıyı rijitleştirir; ışık geçirmez.	1.000 × 1.000 mm
Bakım giriş (menhol) paneli	Çatıda bakım kapağının monte edildiği paneldir.	1.000 × 1.000 mm
Drenaj paneli	Tabanın en alt noktasındadır; depo bu panelden tamamen boşaltılır.	1.000 × 1.000 mm
Bölme paneli	Depoyu iki hazneye ayırır; iki yüzü de suyla temas edecek şekilde üretilir.	Depo yüksekliğine göre

Bombeli taban neden önemli?

Dolu depoda su basıncı bombeli taban panellerini aşağı doğru iter; bu kuvvet flanş birleşimlerini sıkıştırarak sızdırmazlığı artırır. Düz tabanlı panellerde ise aynı basınç birleşimleri açmaya zorlar ve zamanla sızıntıya yol açabilir (katalog s.11).

GRP depo kapasitesi nasıl hesaplanır?

GRP depoda en ve boy 1.000 mm'lik panel modülüne göre planlanır; yükseklik 1,0–5,0 m arasında 0,5 m adımlarla seçilir (katalog s.5, s.8, s.11). Katalogdaki bölmeli depo örneğinde 2 × 1,5 × 2 m'lik depolar da yer aldığından (s.13) yarım metrelik yatay ölçüler de mümkün olabilir; kesin taban ölçüsünü projenize göre bizimle teyit edin.

Deponun brüt hacmi en × boy × yükseklik (m) çarpımıyla bulunur; 1 m³ su yaklaşık 1 ton ağırlığındadır. Örneğin 4 × 5 × 3 m ölçüsündeki bir deponun brüt hacmi 60 m³'tür; dolu hâlde yaklaşık 60 ton su alır. Depo ölçüsü yerleşim alanına ve ihtiyaç duyulan hacme göre projeye özel belirlenir; kullanılabilir hacim teklif aşamasında netleşir. Tonaja göre örnek ölçüler: modüler su deposu ölçüleri.

Tasarım kriterleri: rüzgâr, kar, deprem ve su sıcaklığı

Aquasan GRP paneller su, sabit yük, kar, rüzgâr ve deprem kuvvetlerine karşı güvenlik payıyla tasarlanır (katalog s.12). Katalogdaki tasarım koşulları:

Yük	Tasarım koşulu
Deprem yükü	Yatay Kh = 2/3, düşey Kv = 1/3 deprem katsayılarıyla tasarlanır.
Hidrostatik basınç	Depo 48 saat tam dolu bekletildiğinde yan duvardaki şekil değişimi toplam yüksekliğin %1'ini geçmez.
Kar yükü	60 kgf/m² (30 cm kar) esas alınır; çatı 200 kgf/m² yüke dayanır.
Rüzgâr yükü	255 kgf/m² esas alınır; depo boşken bile 60 m/s rüzgâra dayanır.
Su sıcaklığı	Normal kullanım 30 °C altı, en fazla 50 °C. Termal kaynak suyu için özel üretim yapılır.

Panel birleşimlerinde sızdırmazlık

Panel birleşimleri özel PVC köpük bantla yalıtılır; bant düşük sıcaklıkta da esnekliğini ve yapışmasını korur, sıkıştırıldıktan 24 saat sonra kalınlığının %96'sını geri kazanır. Bant genişliği standart birleşimde 50 mm, köşede 120 mm, çatıda 30 mm'dir (katalog s.12).

GRP depo bileşenleri ve aksesuarları

Bir GRP su deposu; paneller, iç gergi sistemi, galvaniz taşıyıcılar ve bağlantı elemanlarından oluşur (katalog s.10). Başlıca parçalar:

• Bakım kapağı (menhol): depoya kontrol ve bakım girişi sağlar.
• Havalandırma: depo içindeki hava basıncını dengeler.
• Dış ve iç merdiven: dış merdiven sıcak daldırma galvaniz çeliktir.
• İç gergi çubukları: karşılıklı duvarları bağlayarak su basıncını dengeler.
• Çatı destek taşıyıcısı ve köşe profilleri: çatıyı içeriden taşır; galvaniz profiller köşeleri ve birleşimleri güçlendirir.
• Bağlantılar: giriş, çıkış, taşma ve boşaltma bağlantıları flanşlı veya dişli üretilir.

Çelik şase profilleri

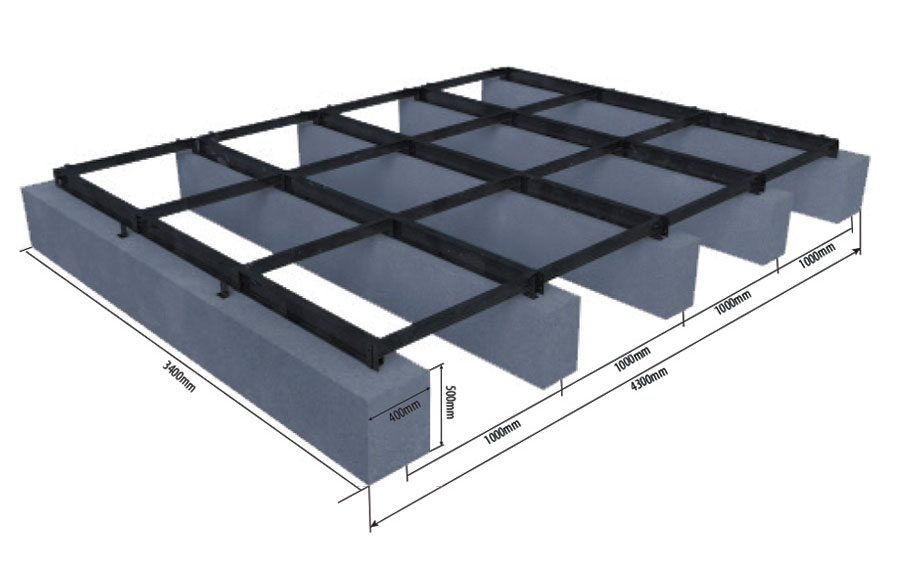

Şase sıcak daldırma galvaniz profillerden cıvatalı montajla kurulur (katalog s.13). Önerilen profiller depo yüksekliğine göre:

Depo yüksekliği	Ana kiriş	Ara kiriş
1–2 m	L 75 × 75 × 6 mm	U 75 × 40 × 3 mm
2,5–4 m	U 125 × 65 × 6,5 × 8 mm	U 75 × 40 × 6 mm
4,5–5 m	U 150 × 75 × 8 × 10 mm	U 100 × 50 × 6 mm

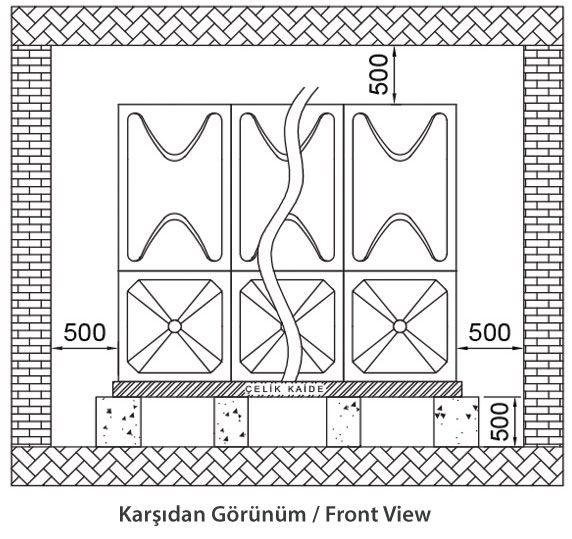

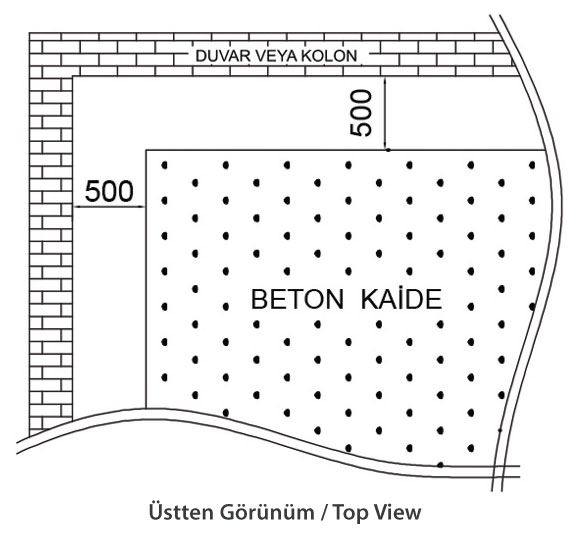

Profiller saha koşullarına ve projeye göre yeniden hesaplanır. Beton kaidenin basınç dayanımı en az 180 kg/cm² olmalı, kaide üzerindeki tesviye harcının kalınlığı 20 mm'yi geçmemelidir; depo ile duvar, kolon ve tavan arasında 500 mm boşluk bırakılır (katalog s.9, s.13).

Standart bağlantı çapları

Bağlantı çapları depo kapasitesine göre değişir (katalog s.13):

Kapasite	Giriş	Çıkış	Taşma	Boşaltma
1–10 m³	DN 25	DN 50	DN 50	DN 25
11–20 m³	DN 40	DN 50	DN 50	DN 40
21–50 m³	DN 50	DN 65	DN 65	DN 40
51–100 m³	DN 65	DN 80	DN 80	DN 50
101–200 m³	DN 80	DN 100	DN 100	DN 50
201–500 m³	DN 100	DN 125	DN 125	DN 80
501 m³ ve üzeri	DN 125	DN 150	DN 150	DN 80

Ölçüler projeye göre değiştirilebilir. Boru tesisatı depoya yük bindirmeyecek şekilde ayrıca desteklenmelidir.

Montaj ve bağlantı adımları: modüler su deposu montajı; şartname değerleri ve poz numaraları: GRP su deposu poz no ve teknik şartname.

Isı yalıtımlı GRP panel

Çok sıcak ve çok soğuk bölgeler için GRP paneller istek üzerine ısı yalıtımlı üretilir (katalog s.5, s.12). Yalıtımlı panelde 25 mm poliüretan köpük, GRP panel ile koruyucu kapak arasında yer alır. Bu üç katmanlı yapı dış yüzeyde yoğuşmayı önler ve depodaki suyun sıcaklık değişimini en aza indirir. Yalıtım malzemesi CFC ve HCFC içermez.

Depo tipi	Isıl iletkenlik (kcal/m·h·°C)	Su–panel–hava toplam ısı geçiş katsayısı (kcal/m²·h·°C)
Çelik	37,0	24
GRP (yalıtımsız)	0,15	5
GRP (yalıtımlı)	0,02	1

GRP depo mu, beton ya da paslanmaz depo mu?

Aquatank kataloğundaki karşılaştırmada (s.7) GRP panel depo her ölçütte beton depoya eşit ya da ondan iyi değerlendirilir; paslanmaz çelik depo ise su kalitesi, dayanıklılık, nakliye ve geri dönüşümde GRP'nin önündedir:

Ölçüt	GRP panel depo	Beton depo	Paslanmaz çelik depo
Su kalitesi	İyi	Zayıf	Çok iyi
Su geçirmezlik	Çok iyi	Normal	Çok iyi
Dayanıklılık	İyi	Normal	Çok iyi
Nakliye	Normal	Zayıf	Çok iyi
Bakım	Çok iyi	Zayıf	Çok iyi
Korozyona dayanıklılık	Çok iyi	Normal	Çok iyi
Montaj	Çok iyi	Normal	Çok iyi
Geri dönüşüm	Zayıf	Zayıf	Çok iyi

GRP'nin öne çıkan yanları ışık geçirmemesi, yosun tutmaması ve açık alana uygun olmasıdır (katalog s.4). Hijyen önceliğinde paslanmaz krom su deposu, yüksek mukavemetli ekonomik bir çözüm için galvaniz su deposu da değerlendirilebilir. Galvaniz depoyu da kapsayan ayrıntılı kıyas: GRP, paslanmaz ve galvaniz karşılaştırması.

GRP su deposu nerelerde kullanılır?

GRP su depoları kapalı ve açık alana kurulabilir; içme, yangın, kullanma ve proses suyu için kullanılır (katalog s.5, s.23). Katalogda modüler depolar için sayılan kullanım alanları (s.4):

• Konut ve siteler
• Hastaneler
• Okul ve yurtlar
• Kamu binaları
• Sanayi tesisleri
• Tarım ve sulama
• Hayvancılık
• Şantiye ve inşaat

İçme suyu ve yangın suyu, bölme paneliyle iki hazneye ayrılan tek depoda tutulabilir. Ayrı depolar arasında bakım için 1 m boşluk gerektiğinden bölmeli depo aynı alanda daha çok su depolar: iki ayrı 2 × 1,5 × 2 m depo toplam 12 ton, aynı alandaki 2 × 4 × 2 m bölmeli depo ise 16 ton su alır (katalog s.13). Yangın suyu hacminin yönetmeliğe göre hesabı: yangın suyu deposu.

Depo dikdörtgen, L veya U formunda ve kolon geçişli kurulabilir (katalog s.9). Çatıya kurulacak depoda her m³ suyun yaklaşık 1 ton yük getireceği hesaba katılmalı, taşıyıcı sistem statik olarak kontrol edilmelidir.

GRP su deposu fiyatı nasıl belirlenir?

GRP (polyester) su deposu fiyatı projeye özel hesaplanır; kapasite, ölçü, kurulum yeri ve ısı yalıtımı gibi etkenler fiyatı belirler. Teklif hazırlamak için şu bilgiler gerekir (katalog s.23):

1. Kapasite (m³)
2. Yerleşim alanının eni, boyu ve tavan yüksekliği
3. Giriş kapısı veya açıklığın genişliği
4. Kurulum yeri: kapalı alan, çatı veya açık alan
5. Kullanım amacı: içme, yangın, kullanma veya proses suyu
6. Isı yalıtımı ihtiyacı
7. Proje adresi ve teslim tarihi

Bilgileri teklif formundan iletebilirsiniz. Depoyu Aquasan'ın kendi montaj ekipleri kurar ve test eder. Ürün garantisi 2 yıldır (katalog s.3, s.18). Fiyatı etkileyen etkenlerin ayrıntısı: GRP su deposu fiyatları.
