Santrifüj Pompa, Monoblok Tip — Aquapump

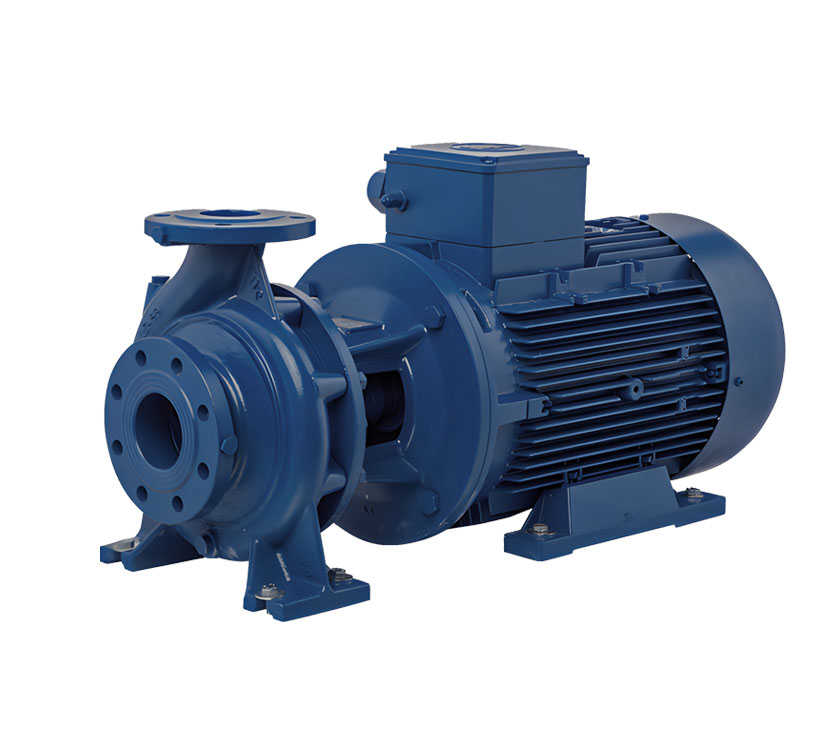

Monoblok Santrafüj Pompalar

Çalışma Sıcaklığı: -10 °C ile +140 °C
Ortam Sıcaklığı: 40 °C'ya kadar
Max. Emme Yüksekliği: 7 m
Max. Basma Yüksekliği: 100 m
Gövde Basıncı (Pmaks): 10 bar (16 bar)
Emme/Basma Flanş Standardı: TS EN 1092-2 / PN 16

Motor Voltajı: 380 V – 50 Hz
Motor Verimliliği: IE3
Motor Koruma Sınıfı: IP 55
Motor Bağlantı Formu: B5 yapı formu, adaptörlü
Mil Sızdırmazlığı: Tekli mekanik salmastra (balanssız, soğutmasız)
Frekans Konverteri: Uyumlu

DÖKÜMANLAR →

Kapasite ve Ebat Tabloları

Pompa Tipi	kW	Emme DN	Basma DN	Lm	L	a	h1	h2	n1	n2	m1	m2	f	kg
ASTM 32-160	1,5	32	50	—	490	80	132	160	240	100	70	—	160	44
ASTM 32-160	2,2	32	50	275	515	80	132	160	240	100	70	—	160	47
ASTM 32-160	3	32	50	275	515	80	132	160	240	100	70	—	160	48
ASTM 32-160	4	32	50	324	584	80	132	160	240	100	70	—	180	67
ASTM 32-160	5,5	32	50	324	609	80	132	160	240	100	70	—	200	77
ASTM 32-200	4	32	50	324	584	80	132	160	240	100	70	—	180	67
ASTM 32-200	5,5	32	50	324	609	80	132	160	240	100	70	—	200	83
ASTM 32-200	7,5	32	50	375	660	80	132	160	240	100	70	—	205	92
ASTM 32-200	11	32	50	484	794	80	132	160	240	100	70	—	230	156
ASTM 40-160	3	40	65	305	565	80	132	160	240	100	70	—	180	59
ASTM 40-160	4	40	65	—	—	80	132	160	240	100	70	—	—	68
ASTM 40-160	5,5	40	65	375	655	80	132	160	240	100	70	—	200	78
ASTM 40-160	7,5	40	65	375	655	80	132	160	240	100	70	—	200	84
ASTM 40-160	11	40	65	375	680	100	132	160	240	100	70	—	205	89
ASTM 40-200	5,5	40	65	375	680	100	160	180	265	212	100	70	205	95
ASTM 40-200	7,5	40	65	375	680	100	160	180	265	212	100	70	205	105
ASTM 40-200	11	40	65	403	814	100	160	180	265	212	100	70	230	159
ASTM 40-200	15	40	65	484	814	100	160	180	265	212	100	70	230	170
ASTM 40-250	18,5	40	65	528	858	100	160	180	265	212	100	70	230	195
ASTM 40-250	22	40	65	582	912	100	160	180	265	212	100	70	230	230
ASTM 40-250	30	40	65	582	912	100	160	180	265	212	100	70	230	256
ASTM 50-160	4	50	65	324	604	100	160	180	265	212	100	70	180	72
ASTM 50-160	5,5	50	65	324	624	100	160	180	265	212	100	70	200	82
ASTM 50-160	7,5	50	65	375	660	100	160	180	265	212	100	70	205	88
ASTM 50-160	11	50	65	484	784	100	160	180	265	212	100	70	200	108
ASTM 50-200	7,5	50	65	375	815	100	160	200	265	212	100	70	205	98
ASTM 50-200	11	50	65	484	814	100	160	200	265	212	100	70	230	162
ASTM 50-200	15	50	65	484	814	100	160	200	265	212	100	70	230	188
ASTM 50-250	22	50	65	544	884	100	180	225	320	250	125	95	240	237
ASTM 50-250	37	50	65	637	997	100	180	225	320	250	125	95	260	290
ASTM 65-160	7,5	65	65	375	865	100	160	200	280	212	125	95	205	90
ASTM 65-160	11	65	65	484	824	100	160	200	280	212	125	95	240	158
ASTM 65-160	18,5	65	65	528	868	100	160	200	280	212	125	95	240	184
ASTM 65-200	15	65	80	484	814	100	160	200	280	212	125	95	240	182
ASTM 65-200	18,5	65	80	528	858	100	160	200	280	212	125	95	250	192
ASTM 65-200	22	65	80	582	912	100	160	200	280	212	125	95	230	234
ASTM 65-200	30	65	80	582	912	100	160	200	280	212	125	95	260	299
ASTM 65-250	37	65	80	637	997	125	180	225	320	250	125	95	280	370
ASTM 80-160	11	80	100	484	849	125	180	225	320	250	125	95	240	164
ASTM 80-160	18,5	80	100	528	893	125	180	225	320	250	125	95	240	190
ASTM 80-160	22	80	100	544	909	125	180	225	320	250	125	95	250	232
ASTM 80-200	22	80	100	544	919	100	180	250	345	280	125	95	250	246
ASTM 80-200	30	80	100	637	1042	125	180	250	345	280	125	95	280	312
ASTM 80-200	37	80	100	637	1042	125	180	250	345	280	125	95	280	332
ASTM 80-200	45	80	100	710	1115	125	180	250	345	280	125	95	280	270
ASTM 100-200	37	100	125	637	1032	125	200	280	360	280	160	120	280	350

Pompa Tipi	kW	Emme DN	Basma DN	Lm	L	a	h1	h2	n1	n2	m1	m2	f	kg
ASTM 40-160	2	40	50	—	490	90	132	160	240	100	70	—	160	46
ASTM 40-160	3	40	50	—	490	90	132	160	240	100	70	—	160	49
ASTM 40-200	2	40	50	—	490	90	132	160	240	100	70	—	160	46
ASTM 40-200	3	40	50	275	540	90	132	160	240	100	70	—	160	50
ASTM 40-200	4	40	50	324	600	90	132	160	240	100	70	—	180	68
ASTM 40-200	5,5	40	50	324	610	90	132	160	240	100	70	—	200	80
ASTM 40-200	7,5	40	50	375	665	90	132	160	240	100	70	—	205	96
ASTM 50-160	2	50	65	—	490	90	132	160	240	100	70	—	160	48
ASTM 50-160	3	50	65	—	490	90	132	160	240	100	70	—	160	50
ASTM 50-160	4	50	65	324	590	90	132	160	240	100	70	—	180	65
ASTM 50-200	3	50	65	275	540	90	160	180	265	212	100	70	160	52
ASTM 50-200	4	50	65	324	590	90	160	180	265	212	100	70	180	66
ASTM 50-200	5,5	50	65	324	610	90	160	180	265	212	100	70	200	79
ASTM 50-200	7,5	50	65	375	665	90	160	180	265	212	100	70	205	97
ASTM 50-200	11	50	65	403	820	100	160	180	265	212	100	70	230	163
ASTM 65-160	4	65	65	324	590	100	160	200	280	212	125	95	180	75
ASTM 65-160	5,5	65	65	375	660	100	160	200	280	212	125	95	200	88
ASTM 65-160	7,5	65	65	375	665	100	160	200	280	212	125	95	205	97
ASTM 65-200	4	65	80	324	590	100	160	200	280	212	125	95	180	75
ASTM 65-200	5,5	65	80	375	660	100	160	200	280	212	125	95	200	90
ASTM 65-200	7,5	65	80	375	665	100	160	200	280	212	125	95	205	98
ASTM 65-200	11	65	80	484	824	100	160	200	280	212	125	95	240	160
ASTM 65-200	15	65	80	484	824	100	160	200	280	212	125	95	240	184
ASTM 80-160	5,5	80	100	375	660	100	160	200	280	212	125	95	200	95
ASTM 80-160	7,5	80	100	375	665	100	180	225	320	250	125	95	205	104
ASTM 80-160	11	80	100	484	824	125	180	225	320	250	125	95	240	166
ASTM 80-200	7,5	80	100	375	665	100	180	225	320	250	125	95	205	106
ASTM 80-200	11	80	100	484	824	125	180	225	320	250	125	95	240	168
ASTM 80-200	15	80	100	484	849	125	180	225	320	250	125	95	240	195
ASTM 80-200	18,5	80	100	528	893	125	180	225	320	250	125	95	240	215
ASTM 80-200	22	80	100	544	919	125	180	250	345	280	125	95	250	248
ASTM 100-160	7,5	100	100	375	665	100	180	225	320	250	125	95	205	108
ASTM 100-160	11	100	100	484	824	125	180	225	320	250	125	95	240	170
ASTM 100-160	15	100	100	484	849	125	180	225	320	250	125	95	240	198
ASTM 100-200	11	100	125	484	824	125	180	250	345	280	125	95	240	172
ASTM 100-200	15	100	125	484	849	125	180	250	345	280	125	95	240	200
ASTM 100-200	18,5	100	125	528	893	125	180	250	345	280	125	95	240	218
ASTM 100-200	22	100	125	544	919	125	180	250	345	280	125	95	250	252
ASTM 100-200	30	100	125	637	1042	125	180	250	345	280	125	95	280	316
ASTM 100-250	30	100	125	637	1042	125	200	280	360	280	160	120	280	320
ASTM 100-250	37	100	125	637	1042	125	200	280	360	280	160	120	280	355
ASTM 100-250	45	100	125	710	1115	125	200	280	360	280	160	120	280	275
ASTM 125-160	11	125	125	484	849	125	200	250	360	280	160	120	240	210
ASTM 125-160	15	125	125	484	849	125	200	250	360	280	160	120	240	235
ASTM 125-200	15	125	125	484	849	125	200	280	360	280	160	120	240	238
ASTM 125-200	18,5	125	125	528	893	125	200	280	360	280	160	120	240	262
ASTM 125-200	22	125	125	544	939	125	200	280	360	280	160	120	250	290
ASTM 125-200	30	125	125	637	1042	125	200	280	360	280	160	120	280	370
ASTM 125-200	37	125	125	637	1042	125	200	280	360	280	160	120	280	395
ASTM 125-250	37	125	125	710	1115	125	200	280	400	315	160	120	280	420
ASTM 125-250	45	125	125	710	1115	160	200	280	400	315	160	120	280	440
ASTM 125-250	55	125	125	780	1185	160	200	280	400	315	160	120	315	475

Monoblok santrifüj pompa nedir?

Monoblok santrifüj pompada pompa, standart bir elektrik motoruna B5 yapı formunda özel bir adaptörle bağlanır ve motorla birlikte tek blok hâlinde çalışır. Aquapump ASTM serisi tek kademeli, salyangozlu ve kapalı çarklıdır; emme ve basma flanşları TS EN 1092-2 / PN 16 ölçülerindedir (Aquapump kataloğu s.20).

Seri; aşındırıcı olmayan, katı parçacık ve elyaf içermeyen, temiz ya da çok hafif kirli (katı partikül oranı 0,02'ye kadar) sıvılar içindir. Su temini, ısıtma ve soğutma sistemlerinde sirkülasyon ve endüstriyel akışkan transferinde kullanılır (s.20).

ASTM serisi teknik özellikleri

Özellik	Değer (Aquapump kataloğu s.20)
Kapasite	0–400 m³/h
Toplam basma yüksekliği	100 m'ye kadar
Motor gücü	37 kW'a kadar
Gövde basıncı	10 bar (16 bar)
En çok emme yüksekliği	7 m
Ortam sıcaklığı	40 °C'ye kadar
Motor	380 V, 50 Hz, IE3, IP 55; frekans konverteriyle çalışmaya uygun
Mil sızdırmazlığı	Soğutmasız, balanssız tekli mekanik salmastra

Katalogda 2900 ve 1450 d/dak için ayrı çalışma alanı eğrileri verilir (s.22). İsteğe bağlı olarak sıvıya göre özel mekanik salmastra, AISI 316 pompa mili, farklı motor koruma sınıfları, exproof motor ve 60 Hz çalışma seçilebilir. Model kodu DIN 2533'e göre okunur: ASTM 80 250 = basma flanş çapı DN 80, çark anma çapı 250 mm (s.20).

Monoblok mu, motorlu (kaplinli) santrifüj pompa mı?

İki seri de tek kademeli santrifüj pompadır; fark motor bağlantısında ve sızdırmazlıktadır.

Özellik	Monoblok (ASTM)	Motorlu (ASTP)
Motor bağlantısı	B5 yapı formu, adaptörle (s.20)	B3 yapı formu, esnek kaplinle (s.24)
Mil sızdırmazlığı	Tekli mekanik salmastra	Standartta yumuşak salmastra, istekle mekanik salmastra
Sökme	Salyangoz tesisatta kalır; motor, motor taşıyıcısı, salmastra yatağı ve çark sökülür	Salyangoz tesisatta kalır; yatak grubu, salmastra yatağı, mil ve çark sökülür
Katalogdaki ek kullanım alanları	Endüstriyel akışkan transferi	İnşaat suyu, tarımsal sulama, yangınla mücadele amaçlı kullanımlar

Pompayı düz boru hattının arasına bağlamak istiyorsanız in-line sirkülasyon pompası sayfasına bakın.

Santrifüj pompa fiyatları neye göre değişir?

Santrifüj pompa fiyatı tek bir liste değeriyle verilmez. Fiyatı debi ve basma noktasına göre seçilen boy, motor gücü ve devri, gövde ve çark malzemesi, salmastra tipi ve motor seçenekleri (koruma sınıfı, exproof, gerilim) belirler. Size uygun pompayı ve fiyatı hazırlayabilmemiz için şunları iletin:

akışkanın cinsi ve sıcaklığı,
gereken debi ve basma yüksekliği (yoksa kullanım yeri ve yükseklik farkı),
emiş koşulu: pompa depo seviyesinin altında mı, üstünde mi,
elektrik beslemesi ve adet.

Basma yüksekliğinin nasıl hesaplandığını hidrofor seçimi rehberinde anlattık. Bilgileri teklif formundan gönderebilirsiniz.

Sıkça Sorulan Sorular

Monoblok pompa ne demek?

Pompa gövdesinin, standart bir elektrik motoruna B5 yapı formunda özel bir adaptörle bağlandığı ve motorla tek blok olarak çalıştığı santrifüj pompadır. Aquapump ASTM serisi bu yapıdadır (Aquapump kataloğu s.20).

ASTM santrifüj pompa kaç metre basar?

Katalogda ASTM serisi için toplam basma yüksekliği 100 m'ye kadar, kapasite 0–400 m³/h olarak verilir (Aquapump kataloğu s.20). Bir pompanın vereceği basma, debiyle birlikte pompa eğrisinden okunur; çalışma alanları s.22'dedir.

Santrifüj pompa kaç metreden emer?

ASTM serisinde en çok emme yüksekliği 7 m'dir (Aquapump kataloğu s.20). Mümkünse pompayı depo seviyesinin altına ya da aynı seviyesine kurmanızı öneririz.

Monoblok santrifüj pompa sıcak su basar mı?

ASTM serisi katalogda ısıtma sistemlerinde sirkülasyon için de tanımlanır (Aquapump kataloğu s.20). Akışkan sıcaklığını teklif aşamasında belirtin; salmastra ve malzeme seçimi buna göre yapılır.
