AQUAPUMP

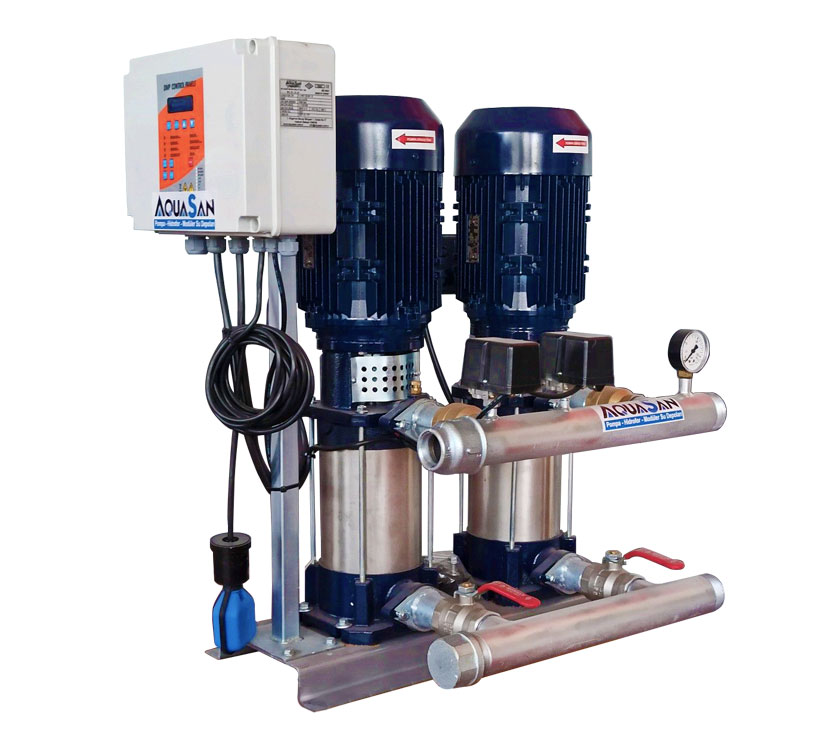

Çift Pompalı Hidrofor

Name: Çift Pompalı Hidrofor — Aquapump
Brand: AQUAPUMP

DÖKÜMANLAR →

AQUAPUMP

Kapasite ve Ebat Tabloları

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	H2 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)
2 x ASN 80-1005	2x0,75	1½" - 1¼"	85	202	600	627	270	320	12	500	420
2 x ASN 80-1006	2x0,75	1½" - 1¼"	85	224	600	649	270	320	12	500	420
2 x ASN 80-1007	2x1,1	1½" - 1¼"	85	248	600	671	270	320	12	500	420
2 x ASN 80-1008	2x1,1	1½" - 1¼"	85	268	600	682	270	320	12	500	420
2 x ASN 80-1009	2x1,1	1½" - 1¼"	85	290	700	715	270	320	12	500	420
2 x ASN 80-1010	2x1,5	1½" - 1¼"	85	312	700	740	270	320	12	500	420
2 x ASN 80-1011	2x1,5	1½" - 1¼"	85	334	700	762	270	320	12	500	420
2 x ASN 80-1012	2x1,5	1½" - 1¼"	85	356	700	784	270	320	12	500	420

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 90-2004	2x1,5	1½" - 1½"	92	202	640	330	380	12	550	470	470
2 x ASN 90-2005	2x2,2	1½" - 1½"	92	230	640	330	380	12	550	470	470
2 x ASN 90-2006	2x2,2	1½" - 1½"	92	258	640	330	380	12	550	470	470
2 x ASN 90-2007	2x3	1½" - 1½"	92	286	750	330	380	12	550	470	470
2 x ASN 90-2008	2x3	1½" - 1½"	92	314	750	330	380	12	550	470	470
2 x ASN 90-2009	2x3	1½" - 1½"	92	342	750	330	380	12	550	470	470

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 100-3003	2x3	1½" - 1½"	105	203	701	330	380	12	600	520	500
2 x ASN 100-3004	2x4	1½" - 1½"	105	236	790	330	380	12	600	520	500
2 x ASN 100-3005	2x5,5	1½" - 1½"	105	267	790	330	380	12	600	520	500
2 x ASN 100-3006	2x5,5	1½" - 1½"	105	302	865	330	380	12	600	520	500
2 x ASN 100-3007	2x5,5	1½" - 1½"	105	335	865	330	380	12	600	520	500

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 110-4004	2x3	3" - 3"	140	309	880	480	560	12	700	520	630
2 x ASN 110-4005	2x4	3" - 3"	140	357	928	480	560	12	700	520	630
2 x ASN 110-4006	2x5,5	3" - 3"	140	405	1003	480	560	12	700	520	630
2 x ASN 110-4007	2x7,5	3" - 3"	140	453	1084	480	560	12	700	520	630

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 120-5004	2x5,5	3" - 3"	140	309	880	480	560	12	700	520	630
2 x ASN 120-5005	2x7,5	3" - 3"	140	357	928	480	560	12	700	520	630
2 x ASN 120-5006	2x7,5	3" - 3"	140	405	1003	480	560	12	700	520	630
2 x ASN 120-5007	2x11	3" - 3"	140	453	1084	480	560	12	700	520	630

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 130-6003	2x5,5	DN100 - 3"	140	261	859	480	560	12	700	520	630
2 x ASN 130-6004	2x7,5	DN100 - 3"	140	309	940	480	560	12	700	520	630
2 x ASN 130-6005	2x11	DN100 - 3"	140	357	988	480	560	12	700	520	630
2 x ASN 130-6006	2x11	DN100 - 3"	140	405	1036	480	560	12	700	520	630
2 x ASN 130-6007	2x15	DN100 - 3"	140	453	1202	480	560	12	700	—	630

Hidrofor Tipi	Motor (kW)	D1-D2	A (mm)	B (mm)	H1 (mm)	S1 (mm)	S2 (mm)	S3 (mm)	S4 (mm)	S5 (mm)	T (mm)
2 x ASN 140-7003	2x11	DN125 - DN125	121	363	1200	360	350	14	725	595	725
2 x ASN 140-7004	2x15	DN125 - DN125	121	437	1200	360	350	14	725	595	725
2 x ASN 140-7005	2x15	DN125 - DN125	121	511	1200	360	350	14	725	595	725
2 x ASN 140-7006	2x18,5	DN125 - DN125	121	585	1200	360	350	14	725	595	725

Hidrofor Tipi	Motor (kW)	D1-D2	Ebatlar
2 x ASN 150-8102/B	2x22	DN125 - DN125	Firmaya Danışınız
2 x ASN 150-8202/A	2x30	DN125 - DN125	Firmaya Danışınız
2 x ASN 150-8103/B	2x37	DN125 - DN125	Firmaya Danışınız
2 x ASN 150-8203/A	2x45	DN125 - DN125	Firmaya Danışınız
