AQUAPUMP
AQUAPUMP
| Hidrofor Tipi | Motor (kW) | D1-D2 | A (mm) | B (mm) | H1 (mm) | H2 (mm) | S1 (mm) | S2 (mm) | S3 (mm) | S4 (mm) | S5 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 x ASN 80-1005 | 3x0,75 | 2" - 1½" | 85 | 202 | 600 | 627 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1006 | 3x0,75 | 2" - 1½" | 85 | 224 | 600 | 649 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1007 | 3x1,1 | 2" - 1½" | 85 | 248 | 600 | 671 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1008 | 3x1,1 | 2" - 1½" | 85 | 268 | 600 | 682 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1009 | 3x1,1 | 2" - 1½" | 85 | 290 | 700 | 715 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1010 | 3x1,5 | 2" - 1½" | 85 | 312 | 700 | 740 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1011 | 3x1,5 | 2" - 1½" | 85 | 334 | 700 | 762 | 270 | 320 | 12 | 800 | 720 |
| 3 x ASN 80-1012 | 3x1,5 | 2" - 1½" | 85 | 356 | 700 | 784 | 270 | 320 | 12 | 800 | 720 |

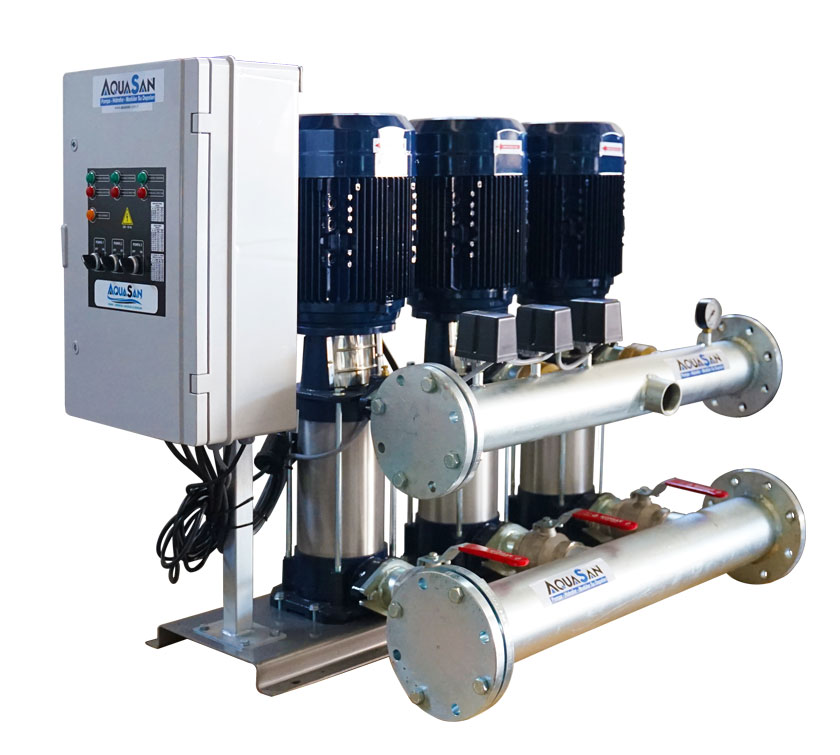

ÜÇ POMPALI HİDROFOR
Üç pompalı hidroforda pompalar su ihtiyacına göre sıralı çalışır: tüketim arttıkça 2. ve 3. pompa geciktirmeli olarak devreye girer, tüketim azaldığında yine geciktirmeli olarak devreden çıkar. Pano her çalışmadan sonra pompaların sırasını değiştirir ve emişte su olmadığında pompaları durdurur (Aquapump kataloğu s.6).
Bu kademeli çalışma, yüksek kapasiteli ve gün içinde talebi dalgalı tesisler için uygundur. Bir pompa bakımdayken diğer ikisi su vermeyi sürdürür.
Üç pompalı setlerin eğri sayfalarında debi ekseni bir (P1), iki (P2) ve üç (P3) pompanın birlikte çalışması için ayrı ölçeklenmiştir (Aquapump kataloğu s.12–13). Aynı basma yüksekliğinde iki pompa bir pompanın yaklaşık iki katı, üç pompa yaklaşık üç katı debi verir.
| Eğri | P1 ekseni | P2 ekseni | P3 ekseni |
|---|---|---|---|
| ASN 32 | 0–25 m³/h | 0–50 m³/h | 0–75 m³/h |
| ASN 40 | 0–50 m³/h | 0–100 m³/h | 0–150 m³/h |
| ASN 50 | 0–80 m³/h | 0–160 m³/h | 0–240 m³/h |
| ASN 65 | 0–120 m³/h | 0–240 m³/h | 0–360 m³/h |
Tablodaki değerler eksen aralıklarıdır, pompanın verdiği debi değildir; bir setin debisi, seçilen basma yüksekliğinde eğri üzerinden okunur. Aquasan hidrofor sistemleri 500 m³/h'e kadar debi ve 160 m'ye kadar basma yüksekliğinde çalışır (s.5).
Katalogdaki üç pompalı setler 3 × 0,75 kW'tan 3 × 45 kW'a kadar motor gücündedir (Aquapump kataloğu s.12–13). Kollektör bağlantıları (D1-D2) küçük setlerde 2" - 1 1/2" ile başlar; ASN 110 ve 120 ailelerinde DN100 - DN100, ASN 130'da DN125 - DN100, ASN 140'ta DN150 - DN125, ASN 150'de DN150 - DN150 olur. ASN 150 setlerinin ölçüleri için firmaya danışılır (s.13).
Pompa sayısını ve debiyi bulmak için hidrofor seçimi rehberine bakın. Basıncın sabit kalmasını istediğiniz yüksek debili yapılarda frekans kontrollü hidrofor seçeneğini de değerlendirin.
Yüksek kapasiteli ve talebi gün içinde çok değişen tesislerde tercih edilir. Pompalar talebe göre kademeli devreye girdiği için düşük tüketimde tek pompa, yoğun saatlerde iki ya da üç pompa çalışır (Aquapump kataloğu s.6).
Pano her çalışmadan sonra pompa değiştirir; 2. ve 3. pompaların devreye girmesi ve devreden çıkması geciktirmelidir. Faz arası gerilim ve arızalar mikro işlemci ekranından okunur (Aquapump kataloğu s.6).
Seçilen modele ve basma yüksekliğine göre değişir. Aynı basma yüksekliğinde üç pompa bir pompanın yaklaşık üç katı debi verir; eğri sayfalarında üç pompa ekseni ASN 65 için 360 m³/h'e kadar uzanır (Aquapump kataloğu s.13).
Bina ya da tesis türü, kat sayısı, ıslak hacim sayısı, deponun konumu, varsa proje debisi ve basma yüksekliği. Bilgileri teklif formundan iletebilirsiniz.
