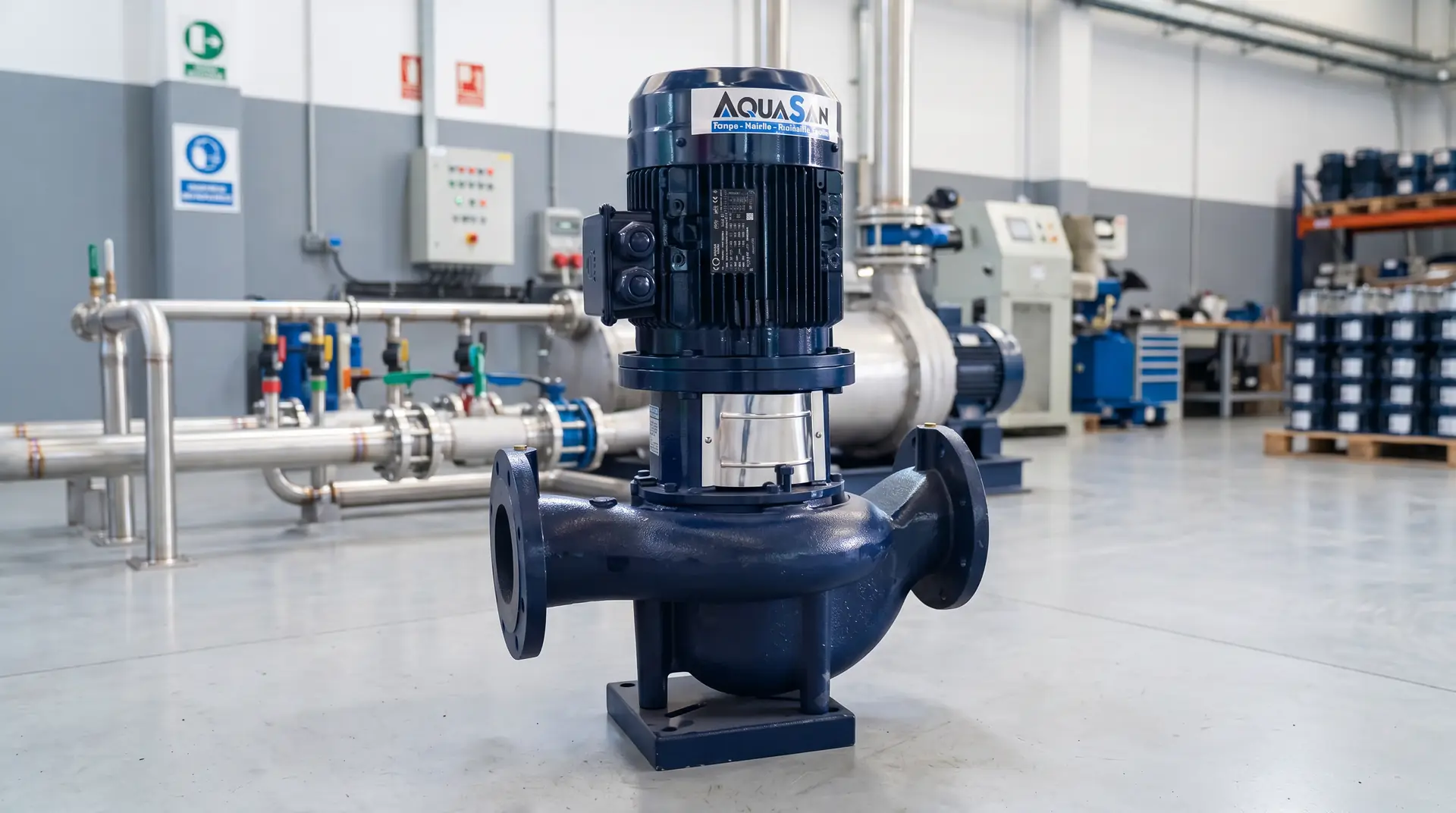

مضخات التدوير للتدفئة والتبريد

AQUAPUMP

جداول السعات والأبعاد

نوع المضخة	kW	المخرج-المدخل	Lm (mm)	G (mm)	H (mm)	G2 (mm)	G1 (mm)	h1 (mm)	f (mm)	قطر الختم	الوزن (كغ)
ASSL 40-160	0,55	DN 40-DN 40	252,5	492	320	160	160	80	160	20	35,6
ASSL 40-160	0,75	DN 40-DN 40	283,5	523	320	160	160	80	160	20	36,8
ASSL 40-160	1,1	DN 40-DN 40	316,5	556,5	320	160	160	80	160	20	41,8
ASSL 40-160	1,5	DN 40-DN 40	266,3	533,5	320	160	160	80	160	20	42,4
ASSL 40-160	2,2	DN 40-DN 40	352	584,5	320	160	160	80	160	20	42,8
ASSL 40-160	3	DN 40-DN 40	352	592	320	160	160	80	160	20	51,5
ASSL 40-160	4	DN 40-DN 40	395,5	655,5	320	160	160	80	160	20	59
ASSL 40-160	5,5	DN 40-DN 40	440,5	700,5	320	160	160	80	160	20	78
ASSL 40-200	0,55	DN40-DN40	252,5	507,5	380	190	190	95	160	20	40,1
ASSL 40-200	0,75	DN40-DN40	283,5	538,5	380	190	190	95	160	20	42,7
ASSL 40-200	1,1	DN40-DN40	316,5	571,5	380	190	190	95	160	20	44,7
ASSL 40-200	1,5	DN40-DN40	316,5	571,5	380	190	190	95	160	20	48,7
ASSL 40-200	3	DN40-DN40	352	617	380	190	190	95	180	20	54,8
ASSL 40-200	4	DN40-DN40	395,5	670,5	380	190	190	95	180	20	62,7
ASSL 40-200	7,5	DN40-DN40	440,5	740,5	380	190	190	95	205	20	83,9
ASSL 40-200	11	DN40-DN40	475,5	775,5	380	190	190	95	205	30	131
ASSL 40-250	0,75	DN40-DN40	243,5	513,5	440	225	215	100	170	20	56
ASSL 40-250	1,1	DN40-DN40	266,5	533,5	440	225	215	100	170	20	60
ASSL 40-250	1,5	DN40-DN40	266,5	533,5	440	225	215	100	170	20	65
ASSL 40-250	2,2	DN40-DN40	292	560	440	225	215	100	170	20	70
ASSL 40-250	3	DN40-DN40	292	580	440	225	215	100	190	20	74
ASSL 40-250	7,5	DN40-DN40	375	660,5	440	225	215	100	215	30	145
ASSL 40-250	11	DN40-DN40	466	811	440	225	215	100	240	30	162
ASSL 40-250	15	DN40-DN40	466	806	440	225	215	100	240	30	180
ASSL 50-160	0,55	DN50-DN50	252,5	512,5	360	180	180	100	160	20	38,8
ASSL 50-160	0,75	DN50-DN50	283,5	543,5	360	180	180	100	160	20	39,6
ASSL 50-160	1,1	DN50-DN50	316,5	576,5	360	180	180	100	160	20	42,7
ASSL 50-160	1,5	DN50-DN50	316,5	576,5	360	180	180	100	160	20	42,8
ASSL 50-160	2,2	DN50-DN50	352	612	360	180	180	100	180	20	54,4
ASSL 50-160	4	DN50-DN50	395,5	675,5	360	180	180	100	180	20	62,4
ASSL 50-160	5,5	DN50-DN50	440,5	720,5	360	180	180	100	200	20	80,1
ASSL 50-200	0,55	DN50-DN50	252,5	522,5	400	200	200	110	160	20	42,4
ASSL 50-200	0,75	DN50-DN50	283,5	553,5	400	200	200	110	160	20	42,7
ASSL 50-200	1,1	DN50-DN50	316,5	586,5	400	200	200	110	160	20	46,5
ASSL 50-200	5,5	DN50-DN50	440,5	755	400	200	200	110	205	20	88,8
ASSL 50-200	7,5	DN50-DN50	475,5	790,5	400	200	200	110	205	30	89,3
ASSL 50-200	15	DN50-DN50	576	916	400	200	200	110	230	30	136,9
ASSL 50-250	0,75	DN50-DN50	243,5	518,5	400	225	215	115	160	20	60
ASSL 50-250	1,1	DN50-DN50	266,5	541,5	400	225	215	115	160	20	65
ASSL 50-250	1,5	DN50-DN50	266,5	541,5	400	225	215	115	160	20	68
ASSL 50-250	2,2	DN50-DN50	292	587	400	225	215	115	180	20	71,3
ASSL 50-250	11	DN50-DN50	466	811	400	225	215	115	230	30	165
ASSL 50-250	15	DN50-DN50	466	811	400	225	215	115	230	30	182
ASSL 50-250	18,5	DN50-DN50	519	864	400	225	215	115	230	30	198
ASSL 50-250	22	DN50-DN50	519	864	400	225	215	115	230	30	235
ASSL 65-160	0,75	DN65-DN65	283,5	558,5	400	200	200	115	160	20	44,3
ASSL 65-160	1,1	DN65-DN65	316,5	591,5	400	200	200	115	160	20	45,3
ASSL 65-160	1,5	DN65-DN65	316,5	591,5	400	200	200	115	160	20	46,5
ASSL 65-160	2,2	DN65-DN65	352	627	400	200	200	115	180	20	58,9
ASSL 65-160	5,5	DN65-DN65	395,5	670,5	400	200	200	115	180	20	58,9
ASSL 65-160	7,5	DN65-DN65	440,5	755,5	400	200	200	115	200	20	85,05
ASSL 65-160	11	DN65-DN65	576	821	400	200	200	115	230	30	133,5
ASSL 65-200	1,5	DN65-DN65	316,5	591,5	460	230	230	115	160	20	52,88
ASSL 65-200	2,2	DN65-DN65	316,5	591,5	460	230	230	115	160	20	63,2
ASSL 65-200	4	DN65-DN65	352	647	460	230	230	115	180	20	68
ASSL 65-200	11	DN65-DN65	576	921	460	230	230	115	230	30	142,1
ASSL 65-200	15	DN65-DN65	576	921	460	230	230	115	230	30	142,9
ASSL 65-250	0,75	DN 65-DN 65	275	305	480	235	245	135	160	20	70,5
ASSL 65-250	1,5	DN 65-DN 65	305	620	480	235	245	135	180	20	75
ASSL 65-250	3	DN 65-DN 65	324	639	480	235	245	135	180	20	85
ASSL 65-250	5,5	DN 65-DN 65	375	715	480	235	245	135	205	20	107
ASSL 65-250	18,5	DN 65-DN 65	484	893	480	235	245	135	230	30	208
ASSL 65-250	22	DN 65-DN 65	544	909	480	235	245	135	230	30	218,5
ASSL 65-250	30	DN 65-DN 65	637	1032	480	235	245	135	270	35	266
ASSL 65-250	37	DN 65-DN 65	637	1032	480	235	245	135	270	35	295

نوع المضخة	kW	المخرج-المدخل	Lm (mm)	G (mm)	H (mm)	G2 (mm)	G1 (mm)	h1 (mm)	f (mm)	قطر الختم	الوزن (كغ)
ASSL 80-200	1,1	DN80-DN80	316,5	716,5	500	250	250	140	160	20	56,8
ASSL 80-200	2,2	DN80-DN80	316,5	716,5	500	250	250	140	160	20	57,2
ASSL 80-200	3	DN80-DN80	352	697	500	250	250	140	205	20	67,06
ASSL 80-200	5,5	DN80-DN80	395,5	946	500	250	250	140	230	30	118,5
ASSL 80-200	11	DN80-DN80	576	946	500	250	250	140	230	30	146,3
ASSL 80-200	22	DN80-DN80	629	999	500	250	250	140	230	30	179,68
ASSL 80-250	2,2	DN80-DN80	305	630	550	280	270	145	180	20	90
ASSL 80-250	5,5	DN80-DN80	324	649	550	280	270	145	215	30	99
ASSL 80-250	7,5	DN80-DN80	413	773	550	280	270	145	215	30	125
ASSL 80-250	15	DN80-DN80	484	869	550	280	270	145	240	30	150
ASSL 80-250	18,5	DN80-DN80	544	929	550	280	270	145	240	30	151
ASSL 80-250	30	DN80-DN80	637	1052	550	280	270	145	270	35	183
ASSL 100-160	1,1	DN100-DN100	250	565	500	250	250	155	160	20	61
ASSL 100-160	1,5	DN100-DN100	275	590	500	250	250	155	160	20	63
ASSL 100-160	7,5	DN100-DN100	375	740	500	250	250	155	240	30	100
ASSL 100-160	18,5	DN100-DN100	484	923	500	250	250	155	240	30	175
ASSL 100-160	22	DN100-DN100	544	923	500	250	250	155	240	30	233
ASSL 100-200	2,2	DN100-DN100	305	675	550	275	275	180	190	20	84,3
ASSL 100-200	3	DN100-DN100	305	675	550	275	275	180	190	20	91
ASSL 100-200	5,5	DN100-DN100	324	694	550	275	275	180	215	30	114
ASSL 100-200	7,5	DN100-DN100	375	770	550	275	275	180	215	30	118
ASSL 100-200	22	DN100-DN100	544	1097	550	275	275	180	280	35	312
ASSL 100-200	30	DN100-DN100	637	1097	550	275	275	180	280	35	332
ASSL 100-250	5,5	DN100-DN100	313	780	600	280	320	190	215	30	120
ASSL 100-250	7,5	DN100-DN100	413	780	600	280	320	190	215	30	135
ASSL 100-250	22	DN100-DN100	519	949	600	280	320	190	240	30	220
ASSL 100-315	11	DN100-DN100	466	896	650	315	335	190	240	30	225
ASSL 100-315	15	DN100-DN100	466	896	650	315	335	190	240	30	258
ASSL 100-315	22	DN100-DN100	519	949	650	315	335	190	240	30	303
ASSL 125-200	3	DN125-DN125	272	672	600	300	300	210	190	30	99
ASSL 125-200	5,5	DN125-DN125	395,5	735,5	600	300	300	210	215	30	128
ASSL 125-200	7,5	DN125-DN125	395,5	820,5	600	300	300	210	215	30	130
ASSL 125-250	5,5	DN125-DN125	395,5	820,5	650	300	350	210	215	30	138
ASSL 125-250	7,5	DN125-DN125	395,5	820,5	650	300	350	210	215	30	140
ASSL 125-250	11	DN125-DN125	466	916	650	300	350	210	240	30	220
ASSL 125-250	15	DN125-DN125	466	916	650	300	350	210	240	30	254
ASSL 125-250	18,5	DN125-DN125	519	969	650	300	350	210	240	30	274
ASSL 125-315	11	DN125-DN125	466	946	700	330	370	210	270	30	245
ASSL 125-315	15	DN125-DN125	466	946	700	330	370	210	270	30	251
ASSL 125-315	18,5	DN125-DN125	519	999	700	330	370	210	270	30	312
ASSL 125-315	22	DN125-DN125	519	999	700	330	370	210	270	30	312
ASSL 125-315	30	DN125-DN125	555	850	700	330	370	210	85	35	413
ASSL 150-200	4	DN150-DN150	335,5	755,5	650	315	190	—	230	55	142
ASSL 150-200	5,5	DN150-DN150	395,5	755,5	650	315	190	—	230	55	157
ASSL 150-200	11	DN150-DN150	466	936	650	315	190	—	280	30	232
ASSL 150-250	11	DN150-DN150	466	946	670	355	315	180	300	30	238
ASSL 150-250	18,5	DN150-DN150	519	999	670	355	315	180	300	30	294
ASSL 150-250	22	DN150-DN150	519	999	670	355	315	180	300	30	316
ASSL 150-250	30	DN150-DN150	555	1065	670	355	315	180	300	30	393
ASSL 150-315	18,5	DN150-DN150	466	981	380	390	210	—	305	30	275
ASSL 150-315	22	DN150-DN150	519	1034	380	390	210	—	305	30	318
ASSL 150-315	30	DN150-DN150	519	1034	380	390	210	—	345	30	345
ASSL 150-315	37	DN150-DN150	555	955	380	390	210	—	345	30	419

مضخة تدوير

جداول السعات والأبعاد
